Datos del producto:
|
| voltaje normal: | 12-24KV | corriente normal: | 630-2000A |
|---|---|---|---|
| Fractura: | 25KA máximo | Tipo: | retirable/fijo |
| Original: | Zhengzhou, CHINA | Manufactura: | KNKONG-ELECTRIC |
| Resaltar: | Disyuntor integrado del vacío de poste,disyuntor de DC del vacío 2000A modular,25KA fijó el disyuntor de DC |
||

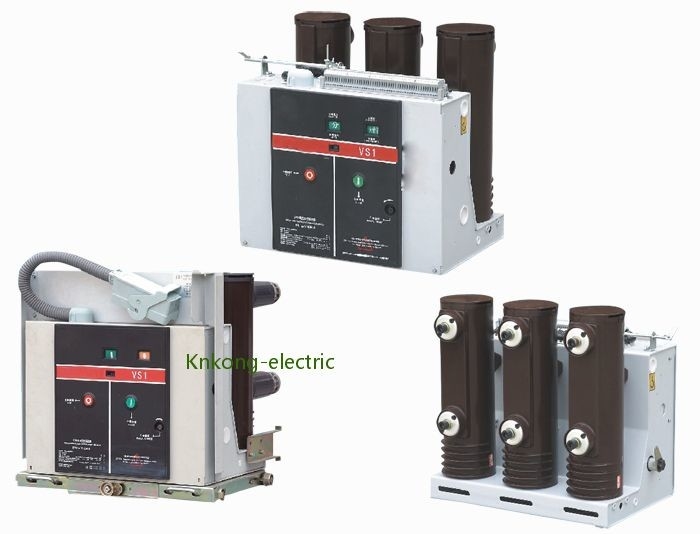

Tipo integrado serie disyuntor de VS1 poste del vacío del OEM del diseño modular disponible
Voltaje: 12-24KV
Actual: 630-2000A
Fractura actual: MAX 25KA
Tipo: retirable/fijado
Descripción del producto
Nuestro disyuntor del vacío VS1 fue desarrollado independientemente por Knkong-eléctrico.
Su almacenador intermediario de alto rendimiento del freno puede reducir perceptiblemente llega más allá y amplitud reencuadernada causada por el contacto móvil del disyuntor del vacío VS1 durante la fractura, y evitar llegue más allá del contacto móvil que causa cansancio y la durabilidad parciales de los bramidos del interruptor del vacío.
Parámetros técnicos
| No. | Artículo | Unidad | Parámetro | ||||||
| 1 | Voltaje clasificado | Kilovoltio | 12 | ||||||
| 2 | Frecuencia clasificada | Herzios | 50/60 | ||||||
| 3 |
Nivel clasificado del aislamiento |
la frecuencia de poder 1min soporta el voltaje (R.M. s) |
Kilovoltio |
42 (entre fases, fase-a-tierra) 48 (a través de la distancia de aislamiento) |
|||||
| Encendiendo impulso soporte el voltaje (el pico) |
75 (entre fases, fase-a-tierra) 85 (a través de la distancia de aislamiento) |
||||||||
|
4 |
Corriente clasificada |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Fractura clasificada del cortocircuito actual |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | A corto plazo clasificados soportan la corriente | 20 | 25 | 31,5 | 40 | ||||
| 7 | Corriente de marca clasificada del cortocircuito | 50 | 63 | 80 | 100 | ||||
| 8 | El pico clasificado soporta la corriente | 50 | 63 | 80 | 100 | ||||
| 9 | Duración clasificada del cortocircuito | s | 4 | ||||||
| 10 | Secuencia de operación clasificada | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Fractura de épocas de la corriente clasificada del cortocircuito | Épocas | 30/20 de las épocas (40KA) | ||||||
| 12 | Resistencia mecánica | Ops | 20000 | ||||||
| 13 | Solo banco clasificado del condensador que rompe la corriente |
|
630 | ||||||
| 14 | Banco continuo clasificado del condensador que rompe la corriente | 400 | |||||||
| 15 | fractura de la falta de la Doble-tierra actual | 27,4 | |||||||
| 16 | Erosión de contacto máxima permisible |
milímetro |
3 | ||||||
| 17 | Liquidación entre los contactos abiertos | 10±1 | |||||||
| 18 | Sobre movimiento | 3.5±0.5 | |||||||
| 19 | No-simultaneidad de la apertura y del cierre trifásicos |
ms
|
≤2 | ||||||
| 20 | Despida la duración del cierre del contacto | ≤2 | |||||||
| 21 | Velocidad de fractura media (instante que rompe 6m m) |
m/s
|
1.1±0.2 | ||||||
| 22 | Velocidad de fabricación media | 0.8±0.2 | |||||||
| 23 | Fabricación de tiempo |
ms
|
≤100 | ||||||
| 24 | Fractura de tiempo | ≤50 | |||||||
|
25 |
Resistencia de cada circuito principal de la fase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contacto que rompe amplitud de la despedida | milímetro | ≤2 | ||||||
|
27 |
Voltaje de funcionamiento clasificado | Voltaje de funcionamiento clasificado (V) AC/DC |
V |
24* | 110 | 220 | |||
| Alcance del voltaje de la operación normal | Abertura: 65%-120% el voltaje clasificado, en caso de que el voltaje sea más bajo del voltaje clasificado del 30%, abriendo la operación no se permite | ||||||||
| 28 | Voltaje clasificado del motor del almacenamiento de energía | V | AC110/220, DC110/220 | ||||||
| 29 | Tiempo de almacenamiento de energía | S | ≤15 | ||||||
