Datos del producto:
|
| Voltaje: | 40.5kV | Actual: | 630A 1250A 2500A |
|---|---|---|---|
| Frecuencia: | 50Hz | Estándares: | CCC, ISO9001, CE, CB, IEC60898 |
| OEM/ODM: | Investigación por el correo electrónico | Manufactura: | KNKONG |
| Resaltar: | Disyuntor de alto voltaje del vacío 40.5KV,Disyuntor interior del vacío,VCB de alto voltaje |
||
Introducción de productos
Condición normal del servicio
|
Altitud |
≤1000m |
|
|
Temperatura ambiente |
Máximo |
+40℃ |
|
Minuto |
-15℃ |
|
|
Humedad ambiente: Humedad media máxima |
24 horas el ≤95% |
|
|
1 mes el ≤90% |
||
|
Presión de vapor máxima de agua |
24 horas de ≤2.2kpa |
|
|
1 mes ≤1.8kpa |
||
El aire ambiente no tiene ninguna contaminación obvia del humo del polvo, los gases corrosivos o combustibles, los vapores o niebla con humo
Parámetros técnicos de VS1-40.5/E
|
No. |
Artículo |
Unidad |
Parámetro |
|
1 |
Voltaje clasificado |
Kilovoltio |
40,5 |
|
2 |
Frecuencia clasificada |
Herzios |
50 |
|
3 |
La frecuencia del poder clasificado soporta el minuto voltage/1 |
Kilovoltio |
95 |
|
4 |
Impulso soportar voltaje de iluminación clasificado |
Kilovoltio |
185 |
|
5 |
Corriente clasificada |
|
630 1250 1600 2000 2500 |
|
6 |
Fractura clasificada del cortocircuito actual |
KA |
20 25 31,5 |
|
7 |
A corto plazo clasificados soportan la corriente |
KA |
20 25 31,5 |
|
8 |
Corriente de marca clasificada del cortocircuito |
KA |
5063 80 |
|
9 |
El valor máximo clasificado de soporta la corriente |
KA |
5063 80 |
|
10 |
Duración clasificada del cortocircuito |
s |
4 |
|
11 |
Secuencia de operación clasificada |
O-0.3s-CO-180s-CO |
|

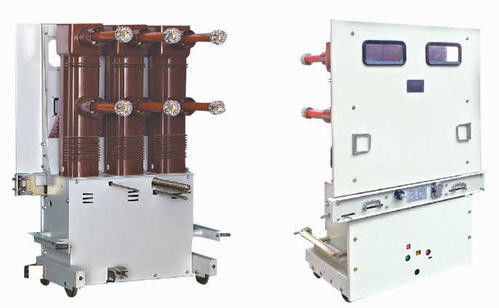

Descripción general:
El tipo disyuntor de alto voltaje interior de VS1-40.5/T del vacío se utiliza para el dispositivo de distribución KYN61-40.5 (Z). Es el más nuevo tipo de equipo de la fuente y de la distribución de alimentación. Este producto está de acuerdo con el estándar GB1984-2003.
Características técnicas:
El diseño de esta clase de VS1-40.5/T tiene en cuenta el mercado chino y los requisitos especiales de las áreas, haciendo el interruptor del vacío y los circuitos conductores en un polo integrado por la ventaja del aislamiento sólido y de la tecnología avanzada de APG.
Esto no sólo simplifica el proceso de montaje del polo y prevenir el perno de conexión conductor del circuito del interruptor del vacío para correr el ratio VS1 como resultado de flojo, pero también para mejorar confiabilidad y para evitar el efecto de la fuerza mecánica externa y de las condiciones ambiente (tales como polvo, nivel del mar de la humedad, desagradables, altos, animal), y para evitar el riesgo potencial de interruptor del vacío que actúa en los ambientes adversos causados por el aislamiento y después para llevar a un nivel inferior del disyuntor del vacío en la sub-puerta debajo del elastómero de la superficie del interruptor del vacío. Por lo tanto, dentro de la vida de servicio del disyuntor, el polo es totalmente sin necesidad de mantenimiento. El aislamiento sólido del disyuntor substituye SF6 para cubrir la necesidad del aislamiento externo. Es protección del medio ambiente y representa el nivel avanzado del disyuntor del vacío en el mundo moderno.
