Datos del producto:
|
| Voltaje de funcionamiento: | 12KV o 24KV | Corriente de trabajo: | 2000A máximo |
|---|---|---|---|
| Fractura actual: | 25KA | Tipo: | retirable/fijo |
| Espaciamiento de la fase: | 205-310m m | Marca: | KNKONG-ELECTRIC |
| Resaltar: | Disyuntor fijo de ruptura de 25KA,disyuntor fijo VCB,disyuntor fijo de espaciado de fase de 205 mm |
||

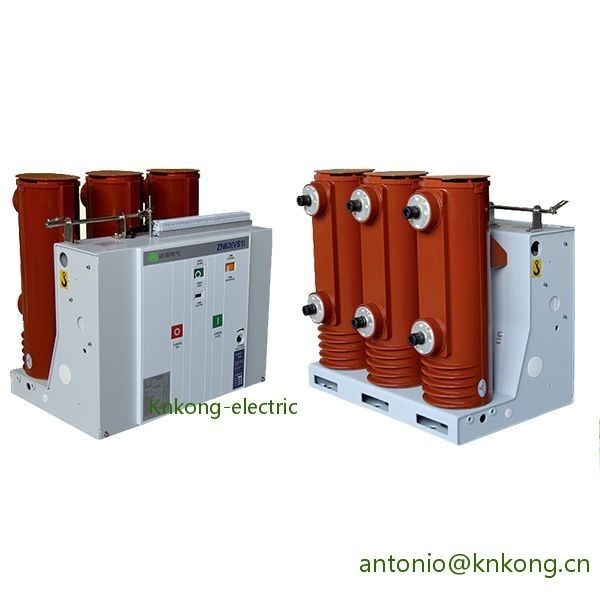

VS1-12 VCB 25KA Disyuntor de interior fijo de ruptura con espaciado de fase de 205 mm
Voltaje: 12-24KV
Corriente: máx. 2000A
Corriente de ruptura: max 25KA
Tipo: Fijo
Espaciado de fase: 205-310 mm
Descripción del producto
Condición de servicio normal
| Altitud | ≤1000m | |
| Temperatura ambiente | máx. | +40℃ |
| mínimo | -15℃ | |
|
Humedad ambiental: Humedad media máxima |
24 horas ≤95% | |
| 1 mes ≤90% | ||
| Presión máxima de vapor de agua | 24 horas ≤2.2kpa | |
| 1 mes ≤1.8kpa | ||
Parámetros técnicos
| No. | Articulo | Unidad | Parámetro | ||||||
| 1 | Tensión nominal | KV | 12 | ||||||
| 2 | Frecuencia nominal | Hz | 50/60 | ||||||
| 3 |
Nivel de aislamiento nominal |
Tensión soportada de frecuencia industrial de 1 min (rm·s) |
KV |
42 (fase a fase, fase a tierra) 48 (a través de la distancia de aislamiento) |
|||||
| Tensión soportada de impulso luminoso (pico) |
75 (fase a fase, fase a tierra) 85 (a través de la distancia de aislamiento) |
||||||||
|
4 |
Corriente nominal |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Corriente nominal de ruptura de cortocircuito |
ka |
20 | 25 | 31.5 | 40 | |||
| 6 | Corriente nominal admisible de corta duración | 20 | 25 | 31.5 | 40 | ||||
| 7 | Corriente nominal de marcado de cortocircuito | 50 | 63 | 80 | 100 | ||||
| 8 | Corriente pico nominal soportada | 50 | 63 | 80 | 100 | ||||
| 9 | Duración nominal de cortocircuito | s | 4 | ||||||
| 10 | Secuencia operativa nominal | O-0.3sO/C-180s-O/C | |||||||
| 11 | Tiempos de corte de la corriente nominal de cortocircuito | Veces | 30/20 veces (40KA) | ||||||
| 12 | Resistencia mecánica | operaciones | 20000 | ||||||
| 13 | Corriente nominal de ruptura de un solo banco de capacitores |
A |
630 | ||||||
| 14 | Corriente nominal de ruptura del banco de capacitores consecutivos | 400 | |||||||
| 15 | Corriente de ruptura de falla a tierra doble | 27.4 | |||||||
| dieciséis | Erosión de contacto máxima permitida |
milímetro |
3 | ||||||
| 17 | Juego entre contactos abiertos | 10±1 | |||||||
| 18 | sobre accidente cerebrovascular | 3,5±0,5 | |||||||
| 19 | No simultaneidad de apertura y cierre trifásico |
Sra
|
≤2 | ||||||
| 20 | Duración del rebote del cierre del contacto | ≤2 | |||||||
| 21 | Velocidad de rotura media (rotura instantánea 6 mm) |
Sra
|
1,1±0,2 | ||||||
| 22 | Velocidad media de fabricación | 0,8±0,2 | |||||||
| 23 | Haciendo tiempo |
Sra
|
≤100 | ||||||
| 24 | tiempo de descanso | ≤50 | |||||||
|
25 |
Resistencia de cada circuito principal de fase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Amplitud de rebote de ruptura de contacto | milímetro | ≤2 | ||||||
|
27 |
Tensión nominal de funcionamiento | Tensión nominal de funcionamiento (V) CA/CC |
V |
24* | 110 | 220 | |||
| Alcance de la tensión de funcionamiento normal | Apertura: 65%-120% de voltaje nominal, en caso de que el voltaje sea inferior al 30% de voltaje nominal, no se permite la operación de apertura | ||||||||
| 28 | Tensión nominal del motor de almacenamiento de energía | V | CA110/220, CC110/220 | ||||||
| 29 | Tiempo de almacenamiento de energía | S | ≤15 | ||||||
