Datos del producto:
|
| Voltaje: | 12KV 24KV | actual: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| Fractura actual: | 25KA | Tipo: | Tipo fijo |
| Estándar: | GB, IEC, ISO | Manufactura: | KNKONG-ELECTRIC |
| Resaltar: | Disyuntor de interior 1250A,Disyuntor de interior 25KA,Disyuntor de poste integrado 12KV |
||

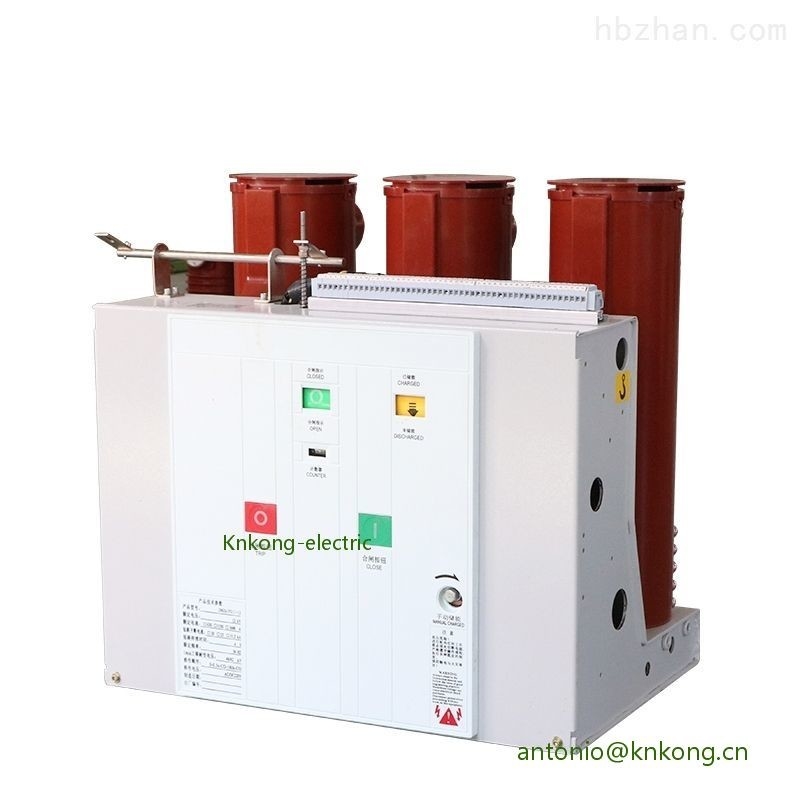

VS1-12KV 1250A interior VCB 25KA con poste integrado
Voltaje: 12KV 24KV
Corriente: 630A 1250A 2000A
Corriente de ruptura: 20KA
Tipo: Fijo
Descripción del producto
El disyuntor de vacío integrado de la serie VS1-12 producido por KNKONG-ELECTRIC se utiliza para aparamenta interior trifásica de CA 50Hz/60Hz de 12kV, 24KV, es la mejor unidad de protección y control para empresas industriales y mineras y equipos de subestaciones.El mecanismo de operación de resorte del interruptor automático es un diseño de marco modular independiente, que a menudo se usa en el tablero fijo KYN28-12 (24).Estos interruptores automáticos pueden ser de instalación fija o pueden utilizarse con un carro cuando se utiliza la versión extraíble.
Parámetros técnicos
| No. | Articulo | Unidad | Parámetro | ||||||
| 1 | Tensión nominal | KV | 12 | ||||||
| 2 | Frecuencia nominal | Hz | 50/60 | ||||||
| 3 | | Tensión soportada de frecuencia industrial de 1 min (rm·s) |
KV | 42 (fase a fase, fase a tierra) | |||||
| Tensión soportada de impulso luminoso (pico) | 75 (fase a fase, fase a tierra) | ||||||||
4 | |
A | 630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Corriente nominal de ruptura de cortocircuito |
ka | 20 | 25 | 31.5 | 40 | |||
| 6 | Corriente nominal admisible de corta duración | 20 | 25 | 31.5 | 40 | ||||
| 7 | Corriente nominal de marcado de cortocircuito | 50 | 63 | 80 | 100 | ||||
| 8 | Corriente pico nominal soportada | 50 | 63 | 80 | 100 | ||||
| 9 | Duración nominal de cortocircuito | s | 4 | ||||||
| 10 | Secuencia operativa nominal | O-0.3sO/C-180s-O/C | |||||||
| 11 | Tiempos de corte de la corriente nominal de cortocircuito | Veces | 30/20 veces (40KA) | ||||||
| 12 | Resistencia mecánica | operaciones | 20000 | ||||||
| 13 | Corriente nominal de ruptura de un solo banco de capacitores |
A | 630 | ||||||
| 14 | Corriente nominal de ruptura del banco de capacitores consecutivos | 400 | |||||||
| 15 | Corriente de ruptura de falla a tierra doble | 27.4 | |||||||
| dieciséis | Erosión de contacto máxima permitida |
milímetro | 3 | ||||||
| 17 | Juego entre contactos abiertos | 10±1 | |||||||
| 18 | sobre accidente cerebrovascular | 3,5±0,5 | |||||||
| 19 | No simultaneidad de apertura y cierre trifásico | Sra
| ≤2 | ||||||
| 20 | Duración del rebote del cierre del contacto | ≤2 | |||||||
| 21 | Velocidad de rotura media (rotura instantánea 6 mm) | Sra
| 1,1±0,2 | ||||||
| 22 | Velocidad media de fabricación | 0,8±0,2 | |||||||
| 23 | Haciendo tiempo | Sra
| ≤100 | ||||||
| 24 | tiempo de descanso | ≤50 | |||||||
25 | |
μ Ω | 630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Amplitud de rebote de ruptura de contacto | milímetro | ≤2 | ||||||
27 | Tensión nominal de funcionamiento | Tensión nominal de funcionamiento (V) CA/CC |
V | 24* | 110 | 220 | |||
| Alcance de la tensión de funcionamiento normal | Apertura: 65%-120% de voltaje nominal, en caso de que el voltaje sea inferior al 30% de voltaje nominal, no se permite la operación de apertura | ||||||||
| 28 | Tensión nominal del motor de almacenamiento de energía | V | CA110/220, CC110/220 | ||||||
| 29 | Tiempo de almacenamiento de energía | S | ≤15 | ||||||
