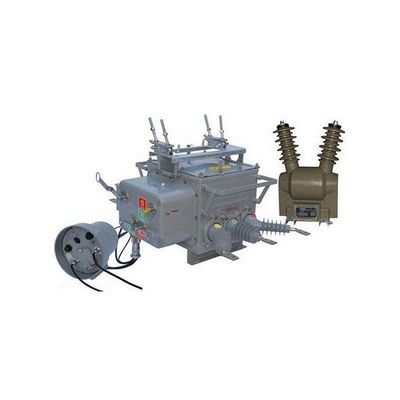

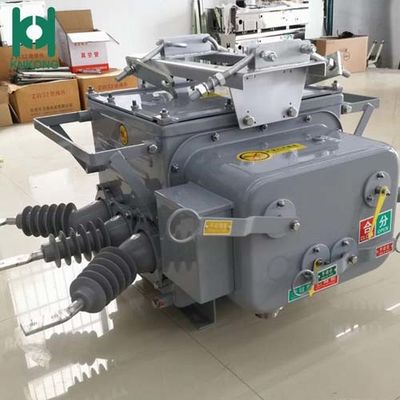

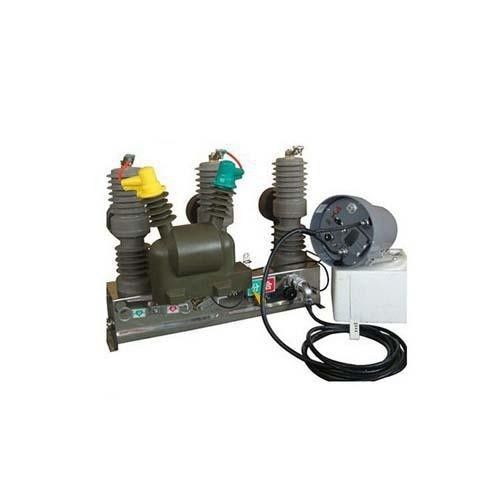

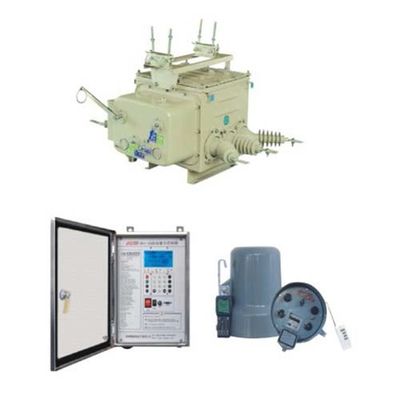

Disyuntor al aire libre de VCB

El disyuntor del vacío de la serie de /filedownload/50488ZW20 consiste en tres porciones: cuerpo del disyuntor, mecanismo de funcionamiento y dispositivo de elevación. El cuerpo del disyuntor consiste en el circuito conductor, el sistema del aislamiento, los sellos y la vivienda. El lazo conductor entero se forma cerca adentro y hacia fuera barra que conduce del alambre, clip conductor, conexión suave y cámara de formación de arcos del vacío.

Este producto utiliza el aislamiento del gas SF6. Las mangas aisladores de la entrada y del mercado se echan integralmente con caucho del silicio de la resina de epoxy. Para reducir el volumen del interruptor, las fases de A y de C utilizan un buje de la esquina para asegurar el buen aislamiento externo. El interior adopta una estructura compuesta del aislamiento, en el caso de ningún gas SF6 que carga, él también puede alcanzar el nivel correspondiente del aislamiento.

Este producto adopta una estructura de aislamiento madura: la cubierta del mecanismo y la cubierta superior de la vivienda se sellan con un surco de formación de sellado, y el eje del indicador de la salida se sella con un 0" doble anillo, y la línea de entrada y de mercado bujes se echa integralmente para asegurar la buena hermeticidad.

Condición normal del servicio:

1. Altitude≤2000

2. Temperatura ambiente: -15℃~+50℃

3. Presión de vapor máxima de agua: 24 horas de mes ≤1.8kpa de ≤2.2kpa1

4. Presión de viento: ≤700pa (34m/s)

5. Intensidad ≤8 del terremoto

6. Grueso ≤10mm del hielo

7. Ningún fuego, peligro de la explosión, corrosión química, vibración violenta

Parámetros técnicos
