Datos del producto:
|
Material: | Metalclad incluida | Color: | Gris |
---|---|---|---|
Voltaje: | 33~40.5kV, 3P, AC50/60Hz | Nombre: | dispositivo de distribución medio del voltaje |
Alta luz: | dispositivo de distribución medio del voltaje 1600A,Dispositivo de distribución medio del voltaje de la CA 50Hz,dispositivo de distribución de 3P milivoltio Lv |
Dispositivo de distribución medio del dispositivo de distribución 3P milivoltio Lv del voltaje del IEC de la CA 50Hz 1600A
Introducción de productos

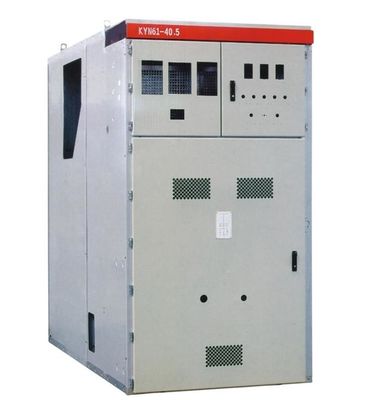

KYN61-40.5 CA Metal-incluida 50Hz, voltaje clasificado del dispositivo de distribución 3P de 40.5kV conveniente para la distribución de la central eléctrica, de la subestación y de poder a las empresas industriales y mineras, el transporte ferroviario como la aceptación y la distribución de la energía eléctrica. Y la puesta en práctica de la función del control, de la protección y de supervisión del circuito. El modelo para uso general tiene las ventajas de la operación flexible, funcionamiento eléctrico confiable, vida de servicio larga, mantenimiento conveniente.
KNY61-60.5 se puede equipar de la serie 40.5KV VCB de ABB/Schneider/Knkong.
Ambiente del servicio:
a) Temperatura del aire: -25℃~+40℃
b) Humedad: Humedad media mensual el 95%; Humedad media diaria el 90%.
c) Altitud: ≤ los 2500m
d) Aire ambiente contaminado no al parecer por el gas corrosivo e inflamable, el vapor etc.
e) Ninguna sacudida violenta frecuente
Datos técnicos
Artículos | Unidad | Datos | |
Voltaje clasificado | Kilovoltio | 40,5 | |
Frecuencia clasificada | Herzios | 50 | |
Corriente clasificada | 1250,1600,2000 | ||
Cortocircuito clasificado que rompe la corriente | KA | 25,31.5 | |
Corriente de fabricación clasificada (pico) | KA | 63,80 | |
corriente de la estabilidad termal 4s | KA | 25,31.5 | |
Corriente dinámica clasificada (pico) | KA | 63,80 | |
Nivel clasificado del aislamiento | la frecuencia de poder 1min soporta el voltaje (r.m.s) | Kilovoltio | 95 |
El impulso de relámpago soporta el voltaje (el pico) | Kilovoltio | 185 | |
voltaje de la frecuencia del poder 1min a través del hueco abierto (r.m.s) | Kilovoltio | 118 | |
El impulso de relámpago soporta voltaje a través del hueco abierto (el pico) | Kilovoltio | 215 | |
Clase de la protección del recinto |
Recinto IP4X, Entre los compartimientos IP2X |
||
Dimensión del recinto (Width*Depth*Height) | milímetro | 1400*2800*2600 1600*2800*2600 |
|
Tipo de disyuntor | VCB: ZN85-40.5 Disyuntor SF6 |
*Note: el dispositivo de distribución de la orden debe proporcionar SLD (diagrama de una línea) por el cliente
Charateristics de los componentes principales:
Disyuntor interior del vacío VS1-40.5
Voltaje clasificado: 40.5kV
Corriente clasificada: 630 1250 1600 2000 2500A
Fractura clasificada del cortocircuito actual: 20 25 31.5KA
Vida mecánica: 20.000 veces
Datos técnicos VS1-40.5
Artículos | Unidad | Fecha |
Voltaje clasificado |
Kilovoltio |
40,5 |
La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 95 | |
Impulso clasificado de relámpago soportar el voltaje (pico) | 185 | |
Freq clasificado | Herzios | 50/60 |
Corriente clasificada | 1250 1600 2000 2500 4000 | |
Corriente clasificada de la salida del cortocircuito | KA | 25 31,5 |
El breve periodo de tiempo clasificado soporta la corriente | 25 31,5 | |
Tiempo continuo del breve periodo de tiempo clasificado | s | 4 |
El pico clasificado soporta la corriente | KA | 63 80 |
Corriente de cierre del cortocircuito clasificado | 63 80 | |
Sola corriente continua clasificada de la salida del banco del condensador | 630/400 | |
Tiempo de apertura (voltio clasificado.) | ms | 35~60 |
Hora de límite (voltio clasificado.) | 50~100 | |
Vida mecánica | épocas | 20000 |
Los tiempos clasificados de la rotura para el cortocircuito clasificado salen actual | s | 20 |
Voltaje clasificado de la operación | V | AC110/220 DC110/220 |
Corriente clasificada del poder que almacena el motor | W | 230 |
Velocidad de apertura media | m/s | 1.6~2.0 |
Velocidad cerrada media | 0.5~0.8 | |
Procedimiento clasificado de la operación |
opening-0.3s-closing abertura de opening-180s-closing |
El dispositivo de distribución eléctrico 33KV de Knkong ha servido el mercado internacional durante 10 años.
Aprecie para el trabajo duro de nuestro equipo profesional de la ingeniería eléctrica, la evaluación internacional de nuestro dispositivo de distribución 33kv es positivo.
