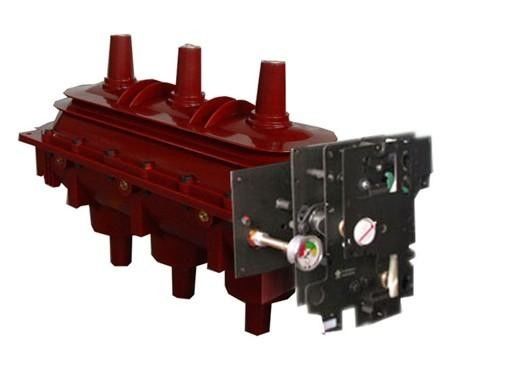

Disyuntor del vacío de los SOLDADOS ENROLLADOS EN EL EJÉRCITO/RMU SF6 del disyuntor del hexafluorudo del azufre

Desenganche del triturador SF6 del hexafluorudo del azufre para los SOLDADOS ENROLLADOS EN EL EJÉRCITO/RMU

Introducción de productos

El disyuntor del hexafluorudo del azufre es el dispositivo de distribución sin aceite que utiliza el gas SF6 como el medio aislador y medio de extinción del arco. Su funcionamiento y arco del aislamiento que extinguen características son mucho más altos que el de los disyuntores del aceite. Debido a su precio alto más y resistencia baja al uso de gas SF6, utilizan a la gestión, y la operación tiene altos requisitos, así que el uso en el voltaje medio (35, 10kV) no es de par en par bastante, y él principalmente para los niveles voltaicos sobre 110kV.



Estructura

Tipo del tanque: Las ventajas del disyuntor encajonado del multi-aceite se utilizan. El disyuntor y el transformador están instalados juntos. La estructura es compacta, y la resistencia del terremoto y la resistencia de la contaminación son fuertes, pero la serie es pobre. La estructura monofásica del tanque-tipo disyuntor de China LW-220 de SF6 se muestra en la figura “disyuntor del hexafluorudo del azufre”. Este tipo de disyuntor es un tipo trifásico del sub-ensamble parcial. El monofásico se compone de una base, de un buje aislador de la porcelana, de un transformador corriente y de una cáscara equipados de un arco de la solo-fractura que extingue la cámara. Cada fase se equipa de un mecanismo hidráulico y de un gabinete de control, que se pueden actuar individualmente y se pueden actuar en tres fases con control eléctrico. El disyuntor adopta un arco que sopla longitudinal bidireccional que extingue la cámara. Al abrirse, el cilindro y el contacto movible se conducen para moverse a través del mecanismo de transmisión de la caja del brazo. El arco que extingue la cámara se llena del gas SF6 con la presión clasificada del indicador 6 (20°C).
