Datos del producto:
|
| Voltaje: | 12kV | Actual: | 1250A |
|---|---|---|---|
| Fractura de la corriente: | 25kA | TIPO: | Fijado |
| Estándar: | GB, IEC, ISO | Manufactura: | KNKONG |
| Resaltar: | Disyuntor de 12KV 1250A Vcb,Disyuntor eléctrico integrado de poste Vcb,disyuntor interior de 1250A Vcb |
||

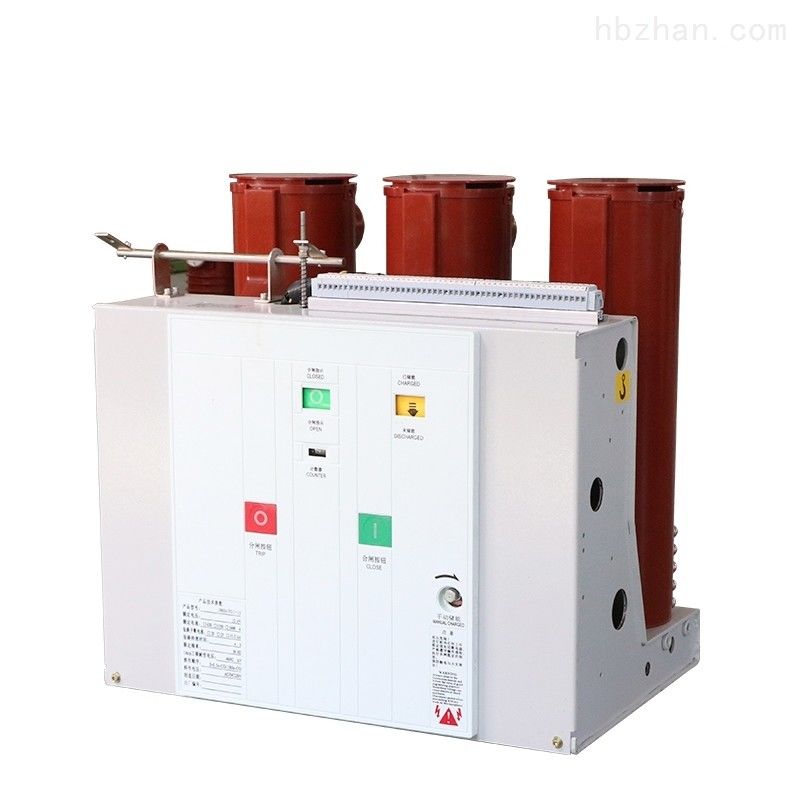

12KV 1250A VCB interior VS1-12 fijó el tipo fase de 205 que espaciaba el disyuntor del vacío
Voltaje: 12KV
Actual: 1250A
Fractura actual: 20KA
Tipo: Fijado
Descripción del producto
VS1-Series integró el polo. los disyuntores del vacío son aplicables a 12kV, dispositivo de distribución interior trifásico de la CA 50Hz y pueden servir como unidades de la protección y de control para el equipo industrial y minero de la subestación del transformador del establecimiento. Con el diseño modular y del independiente-marco para sus mecanismos de funcionamiento de la primavera, los disyuntores de VS1-Series pueden actuar con el mediados de-sistema de KYN28- 12(24) y el dispositivo de distribución fijo. Estos disyuntores están conforme a ambos fijaron la instalación y a la asamblea con el camión como unidad de la carretilla de mano
El disyuntor de la serie VS1 adopta un mecanismo modular, que es conveniente para la instalación, el mantenimiento, la prueba y la operación. Comparado con los disyuntores tradicionales. Tiene una estabilidad operativa más alta, una seguridad más alta y vida de servicio más larga. Los productos pueden satisfacer los usos de los clientes en transmisión y sistemas de distribución del poder 12kV y 24kV, tales como energía eléctrica, energía, producto petroquímico, metalurgia, fabricación, transporte, construcción, protección del medio ambiente y otras industrias.
Parámetros técnicos
| No. | Artículo | Unidad | Parámetro | ||||||
| 1 | Voltaje clasificado | Kilovoltio | 12 | ||||||
| 2 | Frecuencia clasificada | Herzios | 50/60 | ||||||
| 3 |
Nivel clasificado del aislamiento |
la frecuencia de poder 1min soporta el voltaje (R.M. s) |
Kilovoltio |
42 (entre fases, fase-a-tierra) 48 (a través de la distancia de aislamiento) |
|||||
| Encendiendo impulso soporte el voltaje (el pico) |
75 (entre fases, fase-a-tierra) 85 (a través de la distancia de aislamiento) |
||||||||
|
4 |
Corriente clasificada |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Fractura clasificada del cortocircuito actual |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | A corto plazo clasificados soportan la corriente | 20 | 25 | 31,5 | 40 | ||||
| 7 | Corriente de marca clasificada del cortocircuito | 50 | 63 | 80 | 100 | ||||
| 8 | El pico clasificado soporta la corriente | 50 | 63 | 80 | 100 | ||||
| 9 | Duración clasificada del cortocircuito | s | 4 | ||||||
| 10 | Secuencia de operación clasificada | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Fractura de épocas de la corriente clasificada del cortocircuito | Épocas | 30/20 de las épocas (40KA) | ||||||
| 12 | Resistencia mecánica | Ops | 20000 | ||||||
| 13 | Solo banco clasificado del condensador que rompe la corriente |
|
630 | ||||||
| 14 | Banco continuo clasificado del condensador que rompe la corriente | 400 | |||||||
| 15 | fractura de la falta de la Doble-tierra actual | 27,4 | |||||||
| 16 | Erosión de contacto máxima permisible |
milímetro |
3 | ||||||
| 17 | Liquidación entre los contactos abiertos | 10±1 | |||||||
| 18 | Sobre movimiento | 3.5±0.5 | |||||||
| 19 | No-simultaneidad de la apertura y del cierre trifásicos |
ms
|
≤2 | ||||||
| 20 | Despida la duración del cierre del contacto | ≤2 | |||||||
| 21 | Velocidad de fractura media (instante que rompe 6m m) |
m/s
|
1.1±0.2 | ||||||
| 22 | Velocidad de fabricación media | 0.8±0.2 | |||||||
| 23 | Fabricación de tiempo |
ms
|
≤100 | ||||||
| 24 | Fractura de tiempo | ≤50 | |||||||
|
25 |
Resistencia de cada circuito principal de la fase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contacto que rompe amplitud de la despedida | milímetro | ≤2 | ||||||
|
27 |
Voltaje de funcionamiento clasificado | Voltaje de funcionamiento clasificado (V) AC/DC |
V |
24* | 110 | 220 | |||
| Alcance del voltaje de la operación normal | Abertura: 65%-120% el voltaje clasificado, en caso de que el voltaje sea más bajo del voltaje clasificado del 30%, abriendo la operación no se permite | ||||||||
| 28 | Voltaje clasificado del motor del almacenamiento de energía | V | AC110/220, DC110/220 | ||||||
| 29 | Tiempo de almacenamiento de energía | S | ≤15 | ||||||
