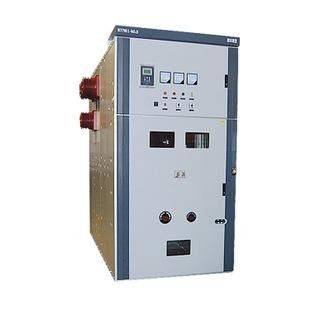

Datos del producto:
|
| Voltaje clasificado: | 33KV | Corriente clasificada: | 2000A |
|---|---|---|---|
| Frecuencia clasificada: | 50Hz | Estándares: | IEC DEL CCC ISO GB |
| OEM/ODM: | Investigación por el correo electrónico | Manufactura: | KNKONG |
| Resaltar: | Dispositivo de distribución trifásico del milivoltio,Dispositivo de distribución incluido del metal 33KV,Dispositivo de distribución incluido del metal del CCC |
||
Introducción de productos
Datos técnicos
| Artículos | Unidad | Datos | |
| Voltaje de clasificación | Kilovoltio | 40,5 | |
| Frecuencia de clasificación | Herzios | 50 | |
| Corriente de clasificación | 1250,1600,2000 | ||
| Cortocircuito de clasificación que rompe la corriente | KA | 25,31.5 | |
| Clasificación haciendo la corriente (pico) | KA | 63,80 | |
| corriente de la estabilidad termal 4s | KA | 25,31.5 | |
| Corriente dinámica de clasificación (pico) | KA | 63,80 | |
| Nivel de clasificación del aislamiento | la frecuencia de poder 1min soporta el voltaje (r.m.s) | Kilovoltio | 95 |
| El impulso de relámpago soporta el voltaje (el pico) | Kilovoltio | 185 | |
| voltaje de la frecuencia del poder 1min a través del hueco abierto (r.m.s) | Kilovoltio | 118 | |
| El impulso de relámpago soporta voltaje a través del hueco abierto (el pico) | Kilovoltio | 215 | |
| Clase de la protección del recinto |
Recinto IP4X, Entre los compartimientos IP2X |
||
| Dimensión del recinto (Width*Depth*Height) | milímetro | 1400*2800*2600 1600*2800*2600 |
|
| Tipo de disyuntor | VCB: ZN85-40.5 Disyuntor SF6 |
||
*Note: el dispositivo de distribución de la orden debe proporcionar SLD (diagrama de una línea) por el cliente
Características de los componentes principales:
Disyuntor interior del vacío VS1-40.5
Voltaje: 40.5kV
Actual: 630 1250 1600 2000 2500A
Cortocircuito que rompe la corriente: 20 25 31.5KA
Vida mecánica: 20.000 veces
Datos técnicos de KNKONG VS1-40.5
| Artículos | Unidad | Fecha |
| Voltaje clasificado |
Kilovoltio |
40,5 |
| La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 95 | |
| Impulso clasificado de relámpago soportar el voltaje (pico) | 185 | |
| Freq clasificado | Herzios | 50/60 |
| Corriente clasificada | 1250 1600 2000 2500 4000 | |
| Corriente clasificada de la salida del cortocircuito | KA | 25 31,5 |
| A corto plazo clasificados soportan la corriente | 25 31,5 | |
| Tiempo continuo a corto plazo clasificado | s | 4 |
| El pico clasificado soporta la corriente | KA | 63 80 |
| Corriente de cierre del cortocircuito clasificado | 63 80 | |
| Sola corriente continua clasificada de la salida del banco del condensador | 630/400 | |
| Tiempo de apertura (voltio clasificado.) | ms | 35~60 |
| Hora de límite (voltio clasificado.) | 50~100 | |
| Vida mecánica | épocas | 20000 |
| Tiempos clasificados de la rotura para la corriente corta clasificada de la salida | s | 20 |
| Voltaje clasificado de la operación | V | AC110/220 DC110/220 |
| Corriente clasificada del poder que almacena el motor | W | 230 |
| Velocidad de apertura media | m/s | 1.6~2.0 |
| Velocidad cerrada media | 0.5~0.8 | |
| Procedimiento clasificado de la operación |
opening-0.3s-closing abertura de opening-180s-closing |
Knkong eléctrico ha proporcionado el dispositivo de distribución 33KV para el mercado internacional por más de 10 años.
