Datos del producto:
|
| Voltaje de clasificación: | 40.5KV máximo | Corriente de clasificación: | 2000A máximo |
|---|---|---|---|
| original: | Zhengzhou, China | Estándares: | IEC ISO GB |
| OEM / ODM: | Por favor sus dibujos de CDA | Manufactura: | KNKONG-ELECTRIC |
| Resaltar: | Dispositivo de distribución medio del voltaje del metal de la CA,Dispositivo de distribución medio incluido del voltaje,Dispositivo de distribución medio 2000A del voltaje |
||
General

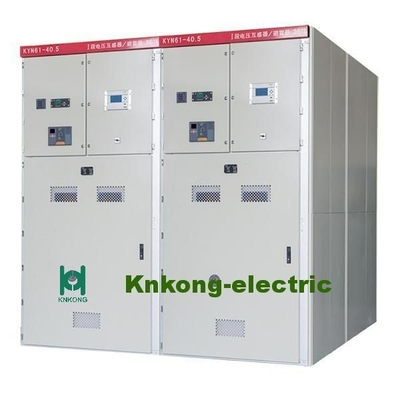

La característica principal del dispositivo de distribución metal-incluido móvil acorazado de la CA KYN61-40.5 es que el gabinete está equipado de un ZN85-40.5 aisló completamente el disyuntor del vacío y un mecanismo de funcionamiento de la primavera, y el gabinete está montado con el espray de la placa de acero. Esto mejorará la carretilla. La exactitud a juego con el gabinete y adentro y hacia fuera exactitud de la carretilla es muy baja, y la compatibilidad es también alta. Aspecto hermoso, soluciones completas, seguro y confiable utilizar.
Datos técnicos
| Artículos | Unidad | Datos | |
| Voltaje | Kilovoltio | 40,5 | |
| Frecuencia | Herzios | 50 | |
| Actual | 1250,1600,2000 | ||
| Cortocircuito que rompe la corriente | KA | 25,31.5 | |
| Fabricación actual (pico) | KA | 63,80 | |
| corriente de la estabilidad termal 4s | KA | 25,31.5 | |
| Actual dinámico (pico) | KA | 63,80 | |
| Nivel del aislamiento | la frecuencia de poder 1min soporta el voltaje (r.m.s) | Kilovoltio | 95 |
| El impulso de relámpago soporta el voltaje (el pico) | Kilovoltio | 185 | |
| voltaje de la frecuencia del poder 1min a través del hueco abierto (r.m.s) | Kilovoltio | 118 | |
| El impulso de relámpago soporta voltaje a través del hueco abierto (el pico) | Kilovoltio | 215 | |
| Clase de la protección del recinto |
Recinto IP4X, Entre los compartimientos IP2X |
||
| Dimensión del recinto (Width*Depth*Height) | milímetro | 1400*2800*2600 1600*2800*2600 |
|
| Tipo de disyuntor | VCB: ZN85-40.5 Disyuntor SF6 |
||
*Note: el dispositivo de distribución de la orden debe proporcionar SLD (diagrama de una línea) por el cliente
Datos técnicos VS1-40.5
| Artículos | Unidad | Fecha |
| voltaje |
Kilovoltio |
40,5 |
| la frecuencia de poder a corto plazo soporta el voltaje (1min) | 95 | |
| impulso de relámpago soportar el voltaje (pico) | 185 | |
| frecuencia | Herzios | 50/60 |
| actual | 1250 1600 2000 2500 4000 | |
| corriente de la salida del cortocircuito | KA | 25 31,5 |
| a corto plazo soporte la corriente | 25 31,5 | |
| tiempo continuo a corto plazo | s | 4 |
| el pico soporta la corriente | KA | 63 80 |
| corriente de cierre del cortocircuito | 63 80 | |
| sola corriente continua de la salida del banco del condensador | 630/400 | |
| Tiempo de apertura (voltio clasificado.) | ms | 35~60 |
| Hora de límite (voltio clasificado.) | 50~100 | |
| Vida mecánica | épocas | 20000 |
| tiempos de la rotura para la corriente corta clasificada de la salida | s | 20 |
| voltaje de la operación | V | AC110/220 DC110/220 |
| corriente del poder que almacena el motor | W | 230 |
| Velocidad de apertura media | m/s | 1.6~2.0 |
| Velocidad cerrada media | 0.5~0.8 | |
| procedimiento de la operación |
opening-0.3s-closing abertura de opening-180s-closing |
El dispositivo de distribución eléctrico 33KV de Knkong ha servido el mercado internacional para durante los últimos 10 años.
