Datos del producto:
|
| Voltaje del grado: | 33KV | corriente nominal: | 630A |
|---|---|---|---|
| Frecuencia de clasificación: | 50/60Hz | Standerds: | IEC GB DEL ISO |
| OEM/ODM: | Investigación por el correo electrónico | Aislamiento: | Aire |
| Resaltar: | El panel del dispositivo de distribución 33KV,el panel del dispositivo de distribución de 630A 33KV,dispositivo de distribución revestido del metal medio del voltaje |
||

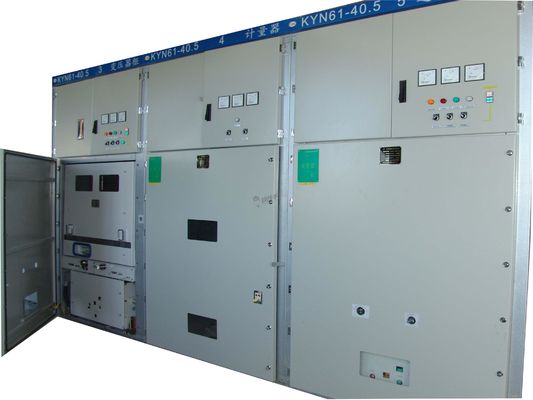

Introducción de productos
La estructura del gabinete del dispositivo de distribución aislado adopta el tipo montado, y el disyuntor adopta la estructura de piso de la carretilla de mano; se equipa de un disyuntor aislado compuesto a estrenar del vacío, y tiene buena capacidad de intercambio; el marco de la carretilla de mano se equipa de un mecanismo de la propulsión de la nuez del tornillo, la carretilla de mano se puede mover fácilmente, y evita que el misoperation dañe el mecanismo de la propulsión; el entrelazar entre el interruptor, la carretilla de mano, y la puerta de gabinete principales del interruptor adopta un método de fijación mecánico forzado para resolver “la función de la prevención cinco”; todas las operaciones se pueden realizar en el gabinete realizan con la puerta se cerraron; el cuarto del cable tiene espacio amplio para conectar los cables múltiples; el interruptor que pone a tierra rápido se utiliza para el cortocircuito el poner a tierra y del lazo; el nivel de la protección del recinto es IP3X, y la puerta del sitio de la carretilla de mano está abierta, y el nivel de la protección es IP2X.
Ambiente del servicio:
a) Temperatura del aire: -25℃~+40℃
b) Humedad: Humedad media mensual el 95%; Humedad media diaria el 90%.
c) Altitude2500m
d) Aire ambiente contaminado no al parecer por el gas corrosivo e inflamable, el vapor, el etc.
e) Ninguna sacudida violenta frecuente
Datos técnicos
| Artículos | Unidad | Datos | |
| Voltaje clasificado | Kilovoltio | 40,5 | |
| Frecuencia clasificada | Herzios | 50 | |
| Corriente clasificada | 1250,1600,2000 | ||
| Cortocircuito clasificado que rompe la corriente | KA | 25,31.5 | |
| Corriente de fabricación clasificada (pico) | KA | 63,80 | |
| corriente de la estabilidad termal 4s | KA | 25,31.5 | |
| Corriente dinámica clasificada (pico) | KA | 63,80 | |
| Nivel clasificado del aislamiento | la frecuencia de poder 1min soporta el voltaje (r.m.s) | Kilovoltio | 95 |
| El impulso de relámpago soporta el voltaje (el pico) | Kilovoltio | 185 | |
| voltaje de la frecuencia del poder 1min a través del hueco abierto (r.m.s) | Kilovoltio | 118 | |
| El impulso de relámpago soporta voltaje a través del hueco abierto (el pico) | Kilovoltio | 215 | |
| Clase de la protección del recinto |
Recinto IP4X, Entre los compartimientos IP2X |
||
| Dimensión del recinto (Width*Depth*Height) | milímetro | 1400*2800*2600 1600*2800*2600 |
|
| Tipo de disyuntor | VCB: ZN85-40.5 Disyuntor SF6 |
||
*Note: el dispositivo de distribución de la orden debe proporcionar SLD (diagrama de una línea) por el cliente
Características de los componentes principales:
Disyuntor interior del vacío VS1-40.5
Voltaje clasificado: 40.5kV
Corriente clasificada: 630 1250 1600 2000 2500A
Fractura clasificada del cortocircuito actual: 20 25 31.5KA
Vida mecánica: 20.000 veces
Datos técnicos VS1-40.5
| Artículos | Unidad | Fecha |
| Voltaje clasificado |
Kilovoltio |
40,5 |
| La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 95 | |
| Impulso clasificado de relámpago soportar el voltaje (pico) | 185 | |
| Freq clasificado | Herzios | 50/60 |
| Corriente clasificada | 1250 1600 2000 2500 4000 | |
| Corriente clasificada de la salida del cortocircuito | KA | 25 31,5 |
| A corto plazo clasificados soportan la corriente | 25 31,5 | |
| Tiempo continuo a corto plazo clasificado | s | 4 |
| El pico clasificado soporta la corriente | KA | 63 80 |
| Corriente de cierre del cortocircuito clasificado | 63 80 | |
| Sola corriente continua clasificada de la salida del banco del condensador | 630/400 | |
| Tiempo de apertura (voltio clasificado.) | ms | 35~60 |
| Hora de límite (voltio clasificado.) | 50~100 | |
| Vida mecánica | épocas | 20000 |
| Tiempos clasificados de la rotura para la corriente corta clasificada de la salida | s | 20 |
| Voltaje clasificado de la operación | V | AC110/220 DC110/220 |
| Corriente clasificada del poder que almacena el motor | W | 230 |
| Velocidad de apertura media | m/s | 1.6~2.0 |
| Velocidad cerrada media | 0.5~0.8 | |
| Procedimiento clasificado de la operación |
opening-0.3s-closing abertura de opening-180s-closing |
El dispositivo de distribución eléctrico 33KV de Knkong ha servido el mercado internacional por más de 10 años.
Aprecie el trabajo duro de nuestro equipo profesional de la ingeniería eléctrica, la evaluación internacional de nuestro dispositivo de distribución 33kv es positivo.
