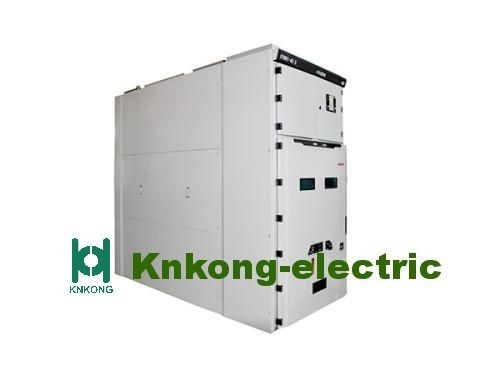

Datos del producto:
|
| Voltaje de clasificación: | 40.5KV máximo | Corriente de clasificación: | 630A 1250A 2500A |
|---|---|---|---|
| original: | Zhengzhou, China | Estándares: | IEC ISO GB |
| OEM / ODM: | Investigación por el correo electrónico | Manufactura: | KNKONG-ELECTRIC |
| Resaltar: | dispositivo de distribución medio eléctrico del voltaje 630A,Dispositivo de distribución medio del voltaje de 3 fases,Dispositivo de distribución medio del voltaje IEC60298 |
||
Introducción de productos
Usando el ambiente:
Datos técnicos
| Artículos | Unidad | Datos | |
| Voltaje | Kilovoltio | 40,5 | |
| Frecuencia | Herzios | 50 | |
| Actual | 1250,1600,2000 | ||
| Cortocircuito que rompe la corriente | KA | 25,31.5 | |
| Fabricación actual (pico) | KA | 63,80 | |
| corriente de la estabilidad termal 4s | KA | 25,31.5 | |
| Actual dinámico (pico) | KA | 63,80 | |
| Nivel del aislamiento | la frecuencia de poder 1min soporta el voltaje (r.m.s) | Kilovoltio | 95 |
| El impulso de relámpago soporta el voltaje (el pico) | Kilovoltio | 185 | |
| voltaje de la frecuencia del poder 1min a través del hueco abierto (r.m.s) | Kilovoltio | 118 | |
| El impulso de relámpago soporta voltaje a través del hueco abierto (el pico) | Kilovoltio | 215 | |
| Clase de la protección del recinto |
Recinto IP4X, Entre los compartimientos IP2X |
||
| Dimensión del recinto (Width*Depth*Height) | milímetro | 1400*2800*2600 1600*2800*2600 |
|
| Tipo de disyuntor | VCB: ZN85-40.5 Disyuntor SF6 |
||
*Note: el dispositivo de distribución de la orden debe proporcionar SLD (diagrama de una línea) por el cliente
Características de los componentes principales:
Disyuntor interior del vacío VS1-40.5
Voltaje de clasificación: 40.5kV
Corriente de clasificación: 630 1250 1600 2000 2500A
Fractura de clasificación del cortocircuito actual: 20 25 31.5KA
Vida mecánica: ningunas menos de 20.000 veces
Datos técnicos VS1-40.5
| Artículos | Unidad | Fecha |
| voltaje |
Kilovoltio |
40,5 |
| la frecuencia de poder a corto plazo soporta el voltaje (1min) | 95 | |
| impulso de relámpago soportar el voltaje (pico) | 185 | |
| frecuencia | Herzios | 50/60 |
| actual | 1250 1600 2000 2500 4000 | |
| corriente de la salida del cortocircuito | KA | 25 31,5 |
| a corto plazo soporte la corriente | 25 31,5 | |
| tiempo continuo a corto plazo | s | 4 |
| el pico soporta la corriente | KA | 63 80 |
| corriente de cierre del cortocircuito | 63 80 | |
| sola corriente continua de la salida del banco del condensador | 630/400 | |
| Tiempo de apertura (voltio clasificado.) | ms | 35~60 |
| Hora de límite (voltio clasificado.) | 50~100 | |
| Vida mecánica | épocas | 20000 |
| tiempos de la rotura para la corriente corta clasificada de la salida | s | 20 |
| voltaje de la operación | V | AC110/220 DC110/220 |
| corriente del poder que almacena el motor | W | 230 |
| Velocidad de apertura media | m/s | 1.6~2.0 |
| Velocidad cerrada media | 0.5~0.8 | |
| procedimiento de la operación |
opening-0.3s-closing abertura de opening-180s-closing |
El dispositivo de distribución eléctrico 33KV de Knkong ha servido el mercado internacional para durante los últimos 10 años.
