Datos del producto:
|
Voltaje del grado: | 40.5kV | corriente nominal: | 630A/1600A/2000A |
---|---|---|---|
Frecuencia de clasificación: | 50Hz | Standerds: | IEC |
OEM/ODM: | Disponible | Manufactura: | KNKONG |
Alta luz: | Dispositivo de distribución revestido del metal medio del voltaje 33KV,Dispositivo de distribución revestido del metal medio del voltaje del IEC,dispositivo de distribución medio del voltaje del IEC |
Introducción de productos

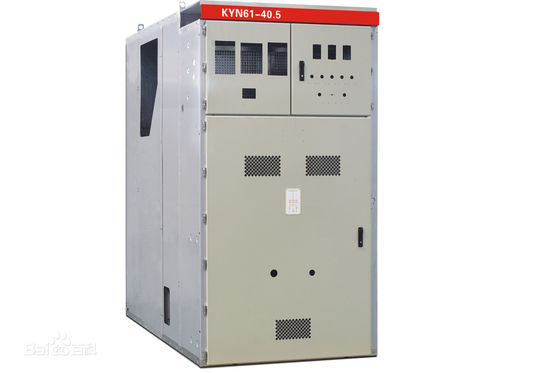

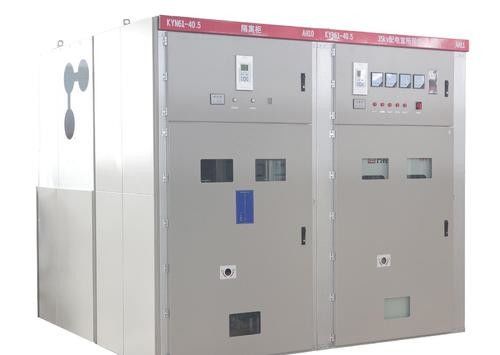

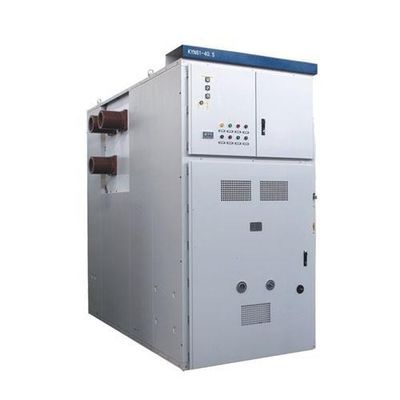

KYN61-40.5 CA Metal-incluida 50Hz, voltaje clasificado de 40.5kV conveniente para la central eléctrica, subestación, y distribución del dispositivo de distribución 3P de poder a las empresas industriales y mineras, al transporte ferroviario como la aceptación y a la distribución de la energía eléctrica. Y la puesta en práctica del control, de la protección, y de la función de supervisión del circuito. El modelo para uso general tiene las ventajas de la operación flexible, funcionamiento eléctrico confiable, vida de servicio larga, mantenimiento conveniente.
KNY61-60.5 se puede equipar de la serie 40.5KV VCB de ABB/Schneider/Knkong.
Ambiente del servicio:
a) Temperatura del aire: -25℃~+40℃
b) Humedad: Humedad media mensual el 95%; Humedad media diaria el 90%.
c) Altitude2500m
d) Aire ambiente contaminado no al parecer por el gas corrosivo e inflamable, el vapor, el etc.
e) Ninguna sacudida violenta frecuente
Datos técnicos
Artículos | Unidad | Datos | |
Voltaje clasificado | Kilovoltio | 40,5 | |
Frecuencia clasificada | Herzios | 50 | |
Corriente clasificada | 1250,1600,2000 | ||
Cortocircuito clasificado que rompe la corriente | KA | 25,31.5 | |
Corriente de fabricación clasificada (pico) | KA | 63,80 | |
corriente de la estabilidad termal 4s | KA | 25,31.5 | |
Corriente dinámica clasificada (pico) | KA | 63,80 | |
Nivel clasificado del aislamiento | la frecuencia de poder 1min soporta el voltaje (r.m.s) | Kilovoltio | 95 |
El impulso de relámpago soporta el voltaje (el pico) | Kilovoltio | 185 | |
voltaje de la frecuencia del poder 1min a través del hueco abierto (r.m.s) | Kilovoltio | 118 | |
El impulso de relámpago soporta voltaje a través del hueco abierto (el pico) | Kilovoltio | 215 | |
Clase de la protección del recinto |
Recinto IP4X, Entre los compartimientos IP2X |
||
Dimensión del recinto (Width*Depth*Height) | milímetro | 1400*2800*2600 1600*2800*2600 |
|
Tipo de disyuntor | VCB: ZN85-40.5 Disyuntor SF6 |
*Note: el dispositivo de distribución de la orden debe proporcionar SLD (diagrama de una línea) por el cliente
Características de los componentes principales:
Disyuntor interior del vacío VS1-40.5
Voltaje clasificado: 40.5kV
Corriente clasificada: 630 1250 1600 2000 2500A
Fractura clasificada del cortocircuito actual: 20 25 31.5KA
Vida mecánica: 20.000 veces
Datos técnicos VS1-40.5
Artículos | Unidad | Fecha |
Voltaje clasificado |
Kilovoltio |
40,5 |
La frecuencia de poder a corto plazo clasificada soporta el voltaje (1min) | 95 | |
Impulso clasificado de relámpago soportar el voltaje (pico) | 185 | |
Freq clasificado | Herzios | 50/60 |
Corriente clasificada | 1250 1600 2000 2500 4000 | |
Corriente clasificada de la salida del cortocircuito | KA | 25 31,5 |
A corto plazo clasificados soportan la corriente | 25 31,5 | |
Tiempo continuo a corto plazo clasificado | s | 4 |
El pico clasificado soporta la corriente | KA | 63 80 |
Corriente de cierre del cortocircuito clasificado | 63 80 | |
Sola corriente continua clasificada de la salida del banco del condensador | 630/400 | |
Tiempo de apertura (voltio clasificado.) | ms | 35~60 |
Hora de límite (voltio clasificado.) | 50~100 | |
Vida mecánica | épocas | 20000 |
Tiempos clasificados de la rotura para la corriente corta clasificada de la salida | s | 20 |
Voltaje clasificado de la operación | V | AC110/220 DC110/220 |
Corriente clasificada del poder que almacena el motor | W | 230 |
Velocidad de apertura media | m/s | 1.6~2.0 |
Velocidad cerrada media | 0.5~0.8 | |
Procedimiento clasificado de la operación |
opening-0.3s-closing abertura de opening-180s-closing |
El dispositivo de distribución eléctrico 33KV de Knkong ha servido el mercado internacional por más de 10 años.
Aprecie el trabajo duro de nuestro equipo profesional de la ingeniería eléctrica, la evaluación internacional de nuestro dispositivo de distribución 33kv es positivo.
