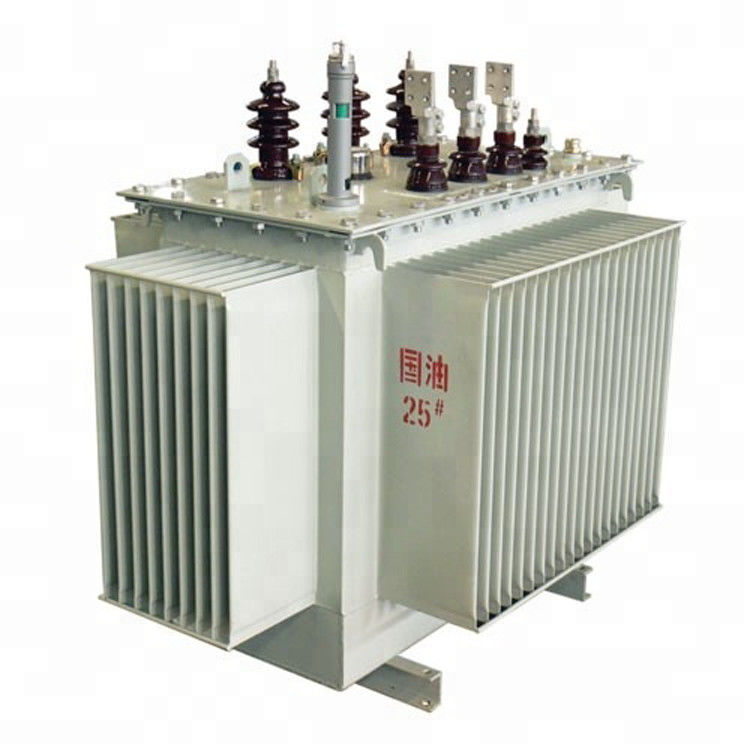

Transformador inmerso en aceite de la distribución de 30KVA 200KVA 400KVA
Introducción de productos
El transformador de distribución inmerso en aceite trifásico aplica un nuevo tipo de estructura aislador y hace resistencia del cortocircuito fuerte. La base de hierro se hace de una placa en frío de alta calidad del silicio-acero. Componen al grupo de enrrollamiento de alto voltaje de las líneas de alta calidad del cobre sin oxígeno y adopta una estructura de tambor de varias capas. Todas las sujeciones se han procesado con el trato especial para evitar que aflojen.
Podemos suministrar el transformador de regulación de la serie S10, de la serie S11, de la serie S13, de la serie S15, de la serie S16, del alto voltaje y de la capacidad, el transformador del horno, el transformador del campo petrolífero, el etc.
Como producto de alta tecnología promovido por el país, el producto tiene muchas ventajas tales como eficacia alta, de pequeñas pérdidas. Sus beneficios sociales son notables en ése que ahorrará mucho de gastos del consumo de electricidad y de explotación.
Datos técnicos principales del transformador de aceite 10KV-S11
Capacidad clasificada
(KVA) |
Alto
voltaje
(Kilovoltio) |
El golpear ligeramente
Gama |
Punto bajo
voltaje
(Kilovoltio) |
Frecuencia
(Herzios) |
Conexión
Símbolo |
Pérdida sin carga
(w) |
pérdida de carga
(w) |
Corriente sin carga
(%) |
Nivel de ruidos
(DB) |
Cortocircuito
impedancia (%) |
Indicador
Un x B
(milímetro x milímetro) |
Dimensiones
L*W*H (milímetro) |
Peso (kilogramos) |
| 30 |
6
6,3
6,6
10
10,5
11 |
el ±5%
±2X 2. el 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2,3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2,0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1,9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1,8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1,6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1,5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1,4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1,4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1,3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1,2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1,1 |
54 |
4,5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1,0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1,0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430 |
Datos técnicos principales del transformador de aceite 10KV-S13/14
Capacidad clasificada
(KVA) |
Alto
voltaje
(Kilovoltio) |
El golpear ligeramente
Gama |
Punto bajo
voltaje
(Kilovoltio) |
Frecuencia
(Herzios) |
Conexión
Símbolo |
Pérdida sin carga
(w) |
pérdida de carga
(w) |
Corriente sin carga
(%) |
Nivel de ruidos
(DB) |
Cortocircuito
impedancia (%) |
Indicador
Un x B
(milímetro x milímetro) |
Dimensiones
L*W*H (milímetro)
|
Peso (kilogramos) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6,3
6,6
10
10,5
11
|
el ±5%
±2X 2,5%
|
0,4 |
50 |
D, ynO de yn11 Y. |
80 |
80 |
630/600 |
505/480 |
1,4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1,2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0,97 |
52 |
400X40C |
X 1060 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0,97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0,84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0,84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0,74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0,64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0,64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
X 1465 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4,5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0,48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0,42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0,36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0,36 |
69 |
820X82C |
1970X1430X1700 |
3500 |
Estándares del producto
Reglas generales GB1094.1-2013 para los transformadores de poder
Subida de la temperatura del transformador de poder GB1094.2-2013
Nivel del aislamiento GB1094.3-2003 y prueba de aislamiento de los transformadores de poder
El transformador de poder GB1094.5-2008 soporta capacidad del cortocircuito
Transformadores de poder GB/T1094.10-2003 - parte 10: Determinación de niveles de sonido
Parámetros técnicos y requisitos de la aleación GB/T25446-2010 de la base del transformador amorfo inmerso en aceite de la distribución
Características estructurales
Base de hierro: El material magnético de la base de hierro utiliza la aleación amorfa. Puesto que la aleación amorfa no tiene una estructura cristalina y tiene una característica magnética suave, el área del lazo de histéresis es muy estrecha, la magnetización
el poder es pequeño, la resistencia eléctrica es alta, y la pérdida de la corriente de Foucault es pequeña, así que la pérdida sin carga y la corriente sin carga del transformador hecho de este material se utilizan. muy bajo. La base se compone de cuatro bastidores separados de base en el mismo avión
para formar un tipo trifásico de la cinco-columna. Debe ser recocido, y debe tener una junta de la cruz-barrera con una forma seccionada transversalmente rectangular.
Bobina: Además de usar las bobinas de baja tensión (160kVA o menos) con los conductores de cobre, una estructura cilíndrica hecha de la hoja de cobre se utiliza generalmente; las bobinas de alto voltaje utilizan una estructura cilíndrica de varias capas para equilibrar la distribución de enrrollamiento del amperio y la salida del flujo magnético. Las bobinas de alto voltaje y de baja tensión se hieren así como los dispositivos de la tensión del alambre para formar bobinas rectangulares, y las bobinas son solidificadas caliente-presionando y formando para aumentar la fuerza mecánica de las bobinas y de la capacidad de soportar cortocircuito.
El tanque de aceite: Adopta un lleno-lacre hermoso y una estructura acanalada sin necesidad de mantenimiento. Con tecnología de producción avanzada del tanque de aceite, experimenta la presión estricta…
Compañía
Responsabilidad: Interruptor de la investigación y desarrollo MV& LV de la producción, outdoor&indoor VCB, terminales de la distribución de poder (DTU, FTU).
Año de establecer: 10th-June-2009
Capital registrado: RMB102,000,000 (USD 15.000.000)
Licencia de la compañía: 91410104689749184A
Área de fabricación del taller: 20.000 metros cuadrados
Naturaleza de la compañía: empresa privada
Número de empleados: 180
Ingeniero jefe: 20-30
Volumen de ventas anuales 2019: RMB200,000,000 (USD 26.000.000)
