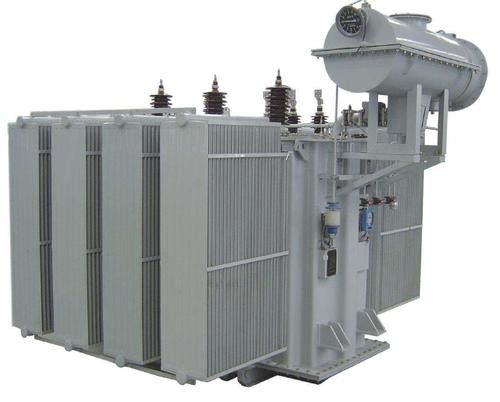

Estándar trifásico del transformador de aceite S11 2500KVA GB1094

Estándar trifásico del transformador de aceite S11 2500KVA GB1094
Estándar trifásico del transformador de aceite S11 2500KVA GB1094

Ampliación de imagen :  Estándar trifásico del transformador de aceite S11 2500KVA GB1094

Datos del producto:
Lugar de origen: China
Nombre de la marca: Knkong
Certificación: ISO IEC CB
Número de modelo: S11
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 1000-3000
Detalles de empaquetado: Empaquetado estándar de la exportación
Tiempo de entrega: 15 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: unidad 100 por mes
Contacto

Estándar trifásico del transformador de aceite S11 2500KVA GB1094

descripción
Voltaje de radio: 10KV/0.4KV Capacidad clasificada: 30-1600KVA
Frecuencia clasificada: 50/60Hz Estándares: IEC GB DEL ISO
Material: Cobre/aluminio Manufactura: KNKONG
Resaltar:

Transformador de aceite trifásico 2500KVA

,

Transformador de aceite trifásico S11

,

Transformador 2500KVA

tipo IEC GB del aceite 3-phases del transformador de poder radio10/0.4KV 30-2500KVA ISO

Introducción de productos

Los transformadores inmersos en aceite utilizan el aceite como los medios principales del aislamiento del transformador y confían en el aceite como el medio de enfriamiento, tal como enfriamiento natural inmerso en aceite, refrigeración por aire inmersa en aceite, refrigeración por agua inmersa en aceite y circulación forzada del aceite. Los componentes principales del transformador son base de hierro, bobina, el tanque de aceite, almohada del aceite, aparatos respiratorios, tubo a prueba de explosiones (válvula del lanzamiento de la presión), radiador, manga aislador, interruptor del golpecito, retransmisión del gas, termómetro, purificador de aceite, etc.
Entre las capas de hojas de acero del silicio de transformadores inmersos en aceite, debido a la inmersión a largo plazo en el transformador, aceite puede penetrar en ellos, y el aceite del transformador tiene la elasticidad a proteger, así que el transformador inmerso en aceite tiene de poco ruido. Sin embargo, el interruptor de regulación de la presión está dentro del depósito de gasolina. Cuando se regula la presión, el contacto del interruptor no es visible en el exterior. Si el contacto no es bastante, significa que el circuito está abierto. Si el contacto es pobre, el interruptor será quemado cuando la carga es demasiado grande.



Ambiente de trabajo
Bajo condiciones medias normales, los transformadores o el seco-tipo inmersos en aceite transformadores se pueden seleccionar, por ejemplo subestaciones independientes o atadas en empresas industriales y mineras, agricultura, y subestaciones independientes en áreas residenciales. Los transformadores disponibles son S8, S9, S10, SC (B) 9, SC (B) 10 y así sucesivamente.

Ambiente de la temperatura
①Mantenga la estabilidad a largo plazo en 220℃
②Puede soportar la operación a corto plazo en 350℃
③Mantenga el funcionamiento estable en una amplia gama de temperatura y de humedad
④En 250℃, no derretirá, no fluirá y no apoyará la combustión
⑤No se lanzará ningún gas tóxico o corrosivo en la temperatura de 750℃



Estándares del producto

GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010



Datos técnicos principales del transformador de aceite de 10KV S11

Capacidad clasificada
(KVA)		 Alto
voltaje
(Kilovoltio)		 El golpear ligeramente
Gama		 Punto bajo
voltaje
(Kilovoltio)		 Frecuencia
(Herzios)		 Conexión
Símbolo		 Pérdida sin carga
(w)		 pérdida de carga
(w)		 Corriente sin carga
(%)		 Nivel de ruidos
(DB)		 Cortocircuito
impedancia (%)		 Indicador
Un x B
(milímetro x milímetro)		 Dimensiones
L*W*H (milímetro)		 Peso (kilogramos)
30 6
6,3
6,6
10
10,5
11		 el ±5%
±2X 2. el 5%		 0,4 50
  1. yn11
  2. Y, ynO
 100 630 2,3 44 4 400 770X545X890 260
50 130 910 2,0 44 400 790X560X920 320
80 180 1310 1,9 48 400 850X635X980 420
100 200 1580 1,8 48 550 865X685X990 470
160 280 2310 1,6 49 550 1120X740X1050 610
200 340 2730 1,5 51 550 1235X825X1080 750
250 400 3200 1,4 51 550 1275X860X1100 850
315 480 3830 1,4 53 550 1300X870X1170 960
400 570 4520 1,3 53 660 1395X960X1190 1160
500 680 5410 1,2 54 660 1530X1080X1230 1340
630 810 6200 1,1 54 4,5 660 1660X1180X1300 1660
800 980 7500 1,0 57 820 1740X1255X1400 2100
1000 1150 10300 1,0 57 820 1780X1320X1490 2400
1250 1360 12000 0,9 59 820 1855X1345X1580 2850
1600 1640 14500 0,8 59 820 1960X1415X1700 3430



Datos técnicos principales del transformador de aceite 10KV-S13/14

Capacidad clasificada
(KVA)		 Alto
voltaje
(Kilovoltio)		 El golpear ligeramente
Gama		 Punto bajo
voltaje
(Kilovoltio)		 Frecuencia
(Herzios)		 Conexión
Símbolo		 Pérdida sin carga
(w)		 pérdida de carga
(w)		 Corriente sin carga
(%)		 Nivel de ruidos
(DB)		 Cortocircuito
impedancia (%)		 Indicador
Un x B
(milímetro x milímetro)

Dimensiones

L*W*H (milímetro)

 Peso (kilogramos)
S13 S14 S13 S14
30

6

6,3

6,6

10

10,5

11

el ±5%

±2X 2,5%

 0,4 50 D, ynO de yn11 Y. 80 80 630/600 505/480 1,4 50 4 400X40C 1005X670X960 280
50 100 100 910/870 730/695 1,2 50 400 X 40C 1005X670X990 390
80 130 130 1310/1250 1050/1000 0,97 52 400X40C X 1060 715X1040 495
100 150 150 1580/1500 1265/1200 0,97 52 550X55C 1075X735X1060 600
125 170 170 1890/1800 1510/1440 0,84 54 550X55C 1110X750X1100 690
160 200 200 2310/2200 1850/1760 0,84 54 550X55C 1140X780X1130 780
200 240 240 2730/2600 2185/2080 0,74 56 550X55C 1210X815X1150 908
250 290 290 3200/305 2560/2440 0,64 56 550X55C 1290X885X1190 1043
315 340 340 3830/3650 3065/2920 0,64 58 550X55C 1300X880X1230 1190
400 410 410 4520/4300 3615/3440 0,54 58 660 X 66C 1410X975X1300 1430
500 480 480 5410/5150 4330/4120 0,54 60 660X66C X 1465 980X1390 1648
630 570 570 6200 4960 0,54 60 4,5 660X66C 1560X1050X1410 2027
800 700 700 7500 6000 0,48 62 820X82C 1700X1160X1480 2500
1000 830 830 10300 8240 0,42 62 820X82C 1790X1280X1520 2700
1250 970 970 12000 9600 0,36 65 820X82C 1890X1360X1600 3280
1600 1170 1170 14500 11600 0,36 69 820X82C 1970X1430X1700

3500
