Datos del producto:
|
Voltaje del grado: | 10kV | Capacidad de clasificación: | 30-1600KVA |
---|---|---|---|
Frecuencia de clasificación: | 50Hz | Standerds: | IEC GB DEL ISO |
OEM/ODM: | Disponible | Manufactura: | KNKONG |
Alta luz: | Transformador 1600KVA de la base de hierro del aceite,Transformador de 1600KVA Electric Power,Transformador de la base de hierro de S14-M |

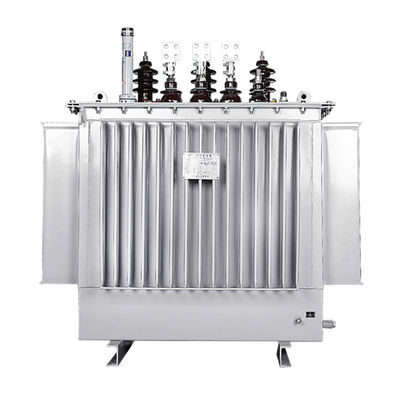

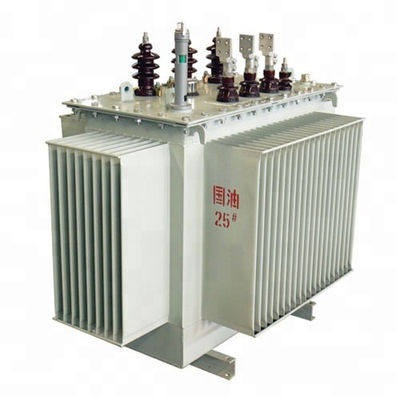

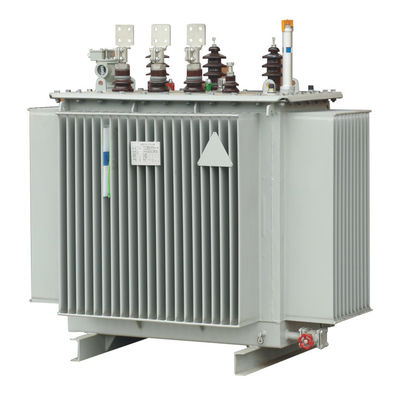

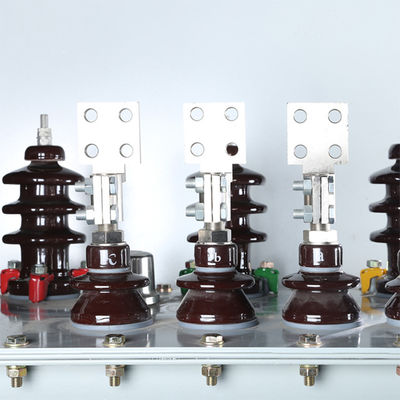

Transformador del transformador 1600KVA Electric Power de la base de hierro del aceite de S14-M
Tipo inmerso en aceite base del aceite del IEC GB 10KV 30-1600KVA 50Hz del transformador ISO de S11/S13/14-M de hierro
Introducción de productos
Estándares del producto
Reglas generales GB1094.1-2013 para los transformadores de poder
Subida de la temperatura del transformador de poder GB1094.2-2013
Nivel del aislamiento GB1094.3-2003 y prueba de aislamiento de los transformadores de poder
El transformador de poder GB1094.5-2008 soporta capacidad del cortocircuito
Transformadores de poder GB/T1094.10-2003 - parte 10: Determinación de niveles de sonido
Parámetros técnicos y requisitos de la aleación GB/T25446-2010 de la base del transformador amorfo inmerso en aceite de la distribución
Condiciones
1. Condiciones del ambiente normal: La altitud no excede del 1000m;
2. El °C más alto de la temperatura ambiente +40, el °C más bajo -25;
3. condiciones para los ambientes especiales: Altitud encima el 1000m;
4. El °C más alto de la temperatura ambiente +40, los -45 °C. más bajo (descripción detallada al ordenar);
5. sitio de la instalación: ningún gas corrosivo, ningún ambiente obvio de la suciedad;
Nota: Según las condiciones acordadas, proveer de usuarios los productos bajo condiciones especiales del uso.
Datos técnicos principales del transformador de aceite 10KV-S11
Capacidad clasificada (KVA) |
Alto voltaje (Kilovoltio) |
El golpear ligeramente Gama |
Punto bajo voltaje (Kilovoltio) |
Frecuencia (Herzios) |
Conexión Símbolo |
Pérdida sin carga (w) |
pérdida de carga (w) |
Corriente sin carga (%) |
Nivel de ruidos (DB) |
Cortocircuito impedancia (%) |
Indicador Un x B (milímetro x milímetro) |
Dimensiones L*W*H (milímetro) |
Peso (kilogramos) |
30 | 6 6,3 6,6 10 10,5 11 |
el ±5% ±2X 2. el 5% |
0,4 | 50 |
|
100 | 630 | 2,3 | 44 | 4 | 400 | 770X545X890 | 260 |
50 | 130 | 910 | 2,0 | 44 | 400 | 790X560X920 | 320 | ||||||
80 | 180 | 1310 | 1,9 | 48 | 400 | 850X635X980 | 420 | ||||||
100 | 200 | 1580 | 1,8 | 48 | 550 | 865X685X990 | 470 | ||||||
160 | 280 | 2310 | 1,6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
200 | 340 | 2730 | 1,5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
250 | 400 | 3200 | 1,4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
315 | 480 | 3830 | 1,4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
400 | 570 | 4520 | 1,3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
500 | 680 | 5410 | 1,2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
630 | 810 | 6200 | 1,1 | 54 | 4,5 | 660 | 1660X1180X1300 | 1660 | |||||
800 | 980 | 7500 | 1,0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
1000 | 1150 | 10300 | 1,0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
1250 | 1360 | 12000 | 0,9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
1600 | 1640 | 14500 | 0,8 | 59 | 820 | 1960X1415X1700 | 3430 |
Datos técnicos principales del transformador de aceite 10KV-S13/14
Capacidad clasificada (KVA) |
Alto voltaje (Kilovoltio) |
El golpear ligeramente Gama |
Punto bajo voltaje (Kilovoltio) |
Frecuencia (Herzios) |
Conexión Símbolo |
Pérdida sin carga (w) |
pérdida de carga (w) |
Corriente sin carga (%) |
Nivel de ruidos (DB) |
Cortocircuito impedancia (%) |
Indicador Un x B (milímetro x milímetro) |
Dimensiones L*W*H (milímetro) |
Peso (kilogramos) | ||
S13 | S14 | S13 | S14 | ||||||||||||
30 |
6 6,3 6,6 10 10,5 11 |
el ±5% ±2X 2,5% |
0,4 | 50 | D, ynO de yn11 Y. | 80 | 80 | 630/600 | 505/480 | 1,4 | 50 | 4 | 400X40C | 1005X670X960 | 280 |
50 | 100 | 100 | 910/870 | 730/695 | 1,2 | 50 | 400 X 40C | 1005X670X990 | 390 | ||||||
80 | 130 | 130 | 1310/1250 | 1050/1000 | 0,97 | 52 | 400X40C | X 1060 715X1040 | 495 | ||||||
100 | 150 | 150 | 1580/1500 | 1265/1200 | 0,97 | 52 | 550X55C | 1075X735X1060 | 600 | ||||||
125 | 170 | 170 | 1890/1800 | 1510/1440 | 0,84 | 54 | 550X55C | 1110X750X1100 | 690 | ||||||
160 | 200 | 200 | 2310/2200 | 1850/1760 | 0,84 | 54 | 550X55C | 1140X780X1130 | 780 | ||||||
200 | 240 | 240 | 2730/2600 | 2185/2080 | 0,74 | 56 | 550X55C | 1210X815X1150 | 908 | ||||||
250 | 290 | 290 | 3200/305 | 2560/2440 | 0,64 | 56 | 550X55C | 1290X885X1190 | 1043 | ||||||
315 | 340 | 340 | 3830/3650 | 3065/2920 | 0,64 | 58 | 550X55C | 1300X880X1230 | 1190 | ||||||
400 | 410 | 410 | 4520/4300 | 3615/3440 | 0,54 | 58 | 660 X 66C | 1410X975X1300 | 1430 | ||||||
500 | 480 | 480 | 5410/5150 | 4330/4120 | 0,54 | 60 | 660X66C | X 1465 980X1390 | 1648 | ||||||
630 | 570 | 570 | 6200 | 4960 | 0,54 | 60 | 4,5 | 660X66C | 1560X1050X1410 | 2027 | |||||
800 | 700 | 700 | 7500 | 6000 | 0,48 | 62 | 820X82C | 1700X1160X1480 | 2500 | ||||||
1000 | 830 | 830 | 10300 | 8240 | 0,42 | 62 | 820X82C | 1790X1280X1520 | 2700 | ||||||
1250 | 970 | 970 | 12000 | 9600 | 0,36 | 65 | 820X82C | 1890X1360X1600 | 3280 | ||||||
1600 | 1170 | 1170 | 14500 | 11600 | 0,36 | 69 | 820X82C | 1970X1430X1700 |
3500 |
Características estructurales
Base de hierro: El material magnético de la base de hierro utiliza la aleación amorfa. Puesto que la aleación amorfa no tiene una estructura cristalina y tiene una característica magnética suave, el área del lazo de histéresis es muy estrecha, la magnetización
el poder es pequeño, la resistencia eléctrica es alta, y la pérdida de la corriente de Foucault es pequeña, así que la pérdida sin carga y la corriente sin carga del transformador hecho de este material se utilizan. muy bajo. La base se compone de cuatro bastidores separados de base en el mismo avión
para formar un tipo trifásico de la cinco-columna. Debe ser recocido, y debe tener una junta de la cruz-barrera con una forma seccionada transversalmente rectangular.
Bobina: Además de usar las bobinas de baja tensión (160kVA o menos) con los conductores de cobre, una estructura cilíndrica hecha de la hoja de cobre se utiliza generalmente; las bobinas de alto voltaje utilizan una estructura cilíndrica de varias capas para equilibrar la distribución de enrrollamiento del amperio y la salida del flujo magnético. Las bobinas de alto voltaje y de baja tensión se hieren así como los dispositivos de la tensión del alambre para formar bobinas rectangulares, y las bobinas son solidificadas caliente-presionando y formando para aumentar la fuerza mecánica de las bobinas y de la capacidad de soportar cortocircuito.
El tanque de aceite: Adopta un lleno-lacre hermoso y una estructura acanalada sin necesidad de mantenimiento. Con tecnología de producción avanzada del tanque de aceite, experimenta la presión estricta…
