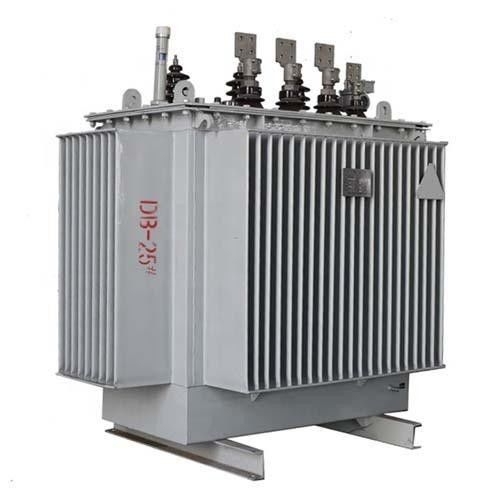

Transformador inmerso en aceite GB1094

Estándares del producto

Reglas de GB1094.1-2013General para los transformadores de poder
Subida de la temperatura del transformador de GB1094.2-2013Power
Nivel de GB1094.3-2003Insulation y prueba de aislamiento de los transformadores de poder
El transformador de GB1094.5-2008Power soporta capacidad del cortocircuito
Transformadores de GB/T1094.10-2003Power - parte 10: Determinación de niveles de sonido
GB/T25446-2010Oil sumergió parámetros técnicos y requisitos de la aleación de la base del transformador amorfo de la distribución

Condiciones

1. Condiciones del ambiente normal: La altitud no excede del 1000m;
2. El °C más alto de la temperatura ambiente +40, el °C más bajo -25;
3. condiciones para los ambientes especiales: Altitud encima el 1000m;
4. El °C más alto de la temperatura ambiente +40, los -45 °C. más bajo (descripción detallada al ordenar);
5. sitio de la instalación: ningún gas corrosivo, ningún ambiente obvio de la suciedad;
Nota: Según las condiciones acordadas, proveer de usuarios los productos bajo condiciones especiales del uso.

Características estructurales

Base de hierro: El material magnético de la base de hierro utiliza la aleación amorfa. Puesto que la aleación amorfa no tiene una estructura cristalina y tiene una característica magnética suave, el área del lazo de histéresis es muy estrecha, la magnetización
el poder es pequeño, la resistencia eléctrica es alta, y la pérdida de la corriente de Foucault es pequeña, así que la pérdida sin carga y la corriente sin carga del transformador hecho de este material se utilizan. muy bajo. La base se compone de cuatro bastidores separados de base en el mismo avión
para formar un tipo de la tres-phasefive-columna. Debe ser recocido, y debe tener una junta de la cruz-barrera con una forma seccionada transversalmente rectangular.

Bobina: Además de usar las bobinas de baja tensión (160kVA o menos) con los conductores de cobre, una estructura cilíndrica hecha de la hoja de cobre isgenerally utilizó; las bobinas de alto voltaje utilizan una estructura cilíndrica de varias capas para equilibrar la distribución de enrrollamiento del amperio y la salida del flujo magnético. Las bobinas de alto voltaje y de baja tensión se hieren así como los dispositivos de la tensión del alambre para formar bobinas rectangulares, y las bobinas son solidificadas caliente-presionando y formando para aumentar la fuerza mecánica de las bobinas y de la capacidad de soportar cortocircuito.

El tanque de aceite: Adopta un lleno-lacre hermoso y una estructura acanalada sin necesidad de mantenimiento. Con tecnología de producción avanzada del tanque de aceite, experimenta la presión estricta.
