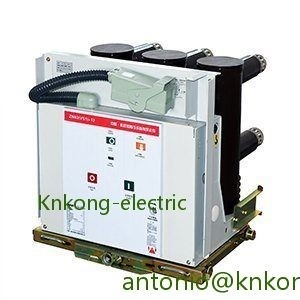

Disyuntor de vacío de poste integrado VS1-12 ODM 630A tipo fijo

Disyuntor de vacío de poste integrado VS1-12 ODM 630A tipo fijo
Disyuntor de vacío de poste integrado VS1-12 ODM 630A tipo fijo

Ampliación de imagen :  Disyuntor de vacío de poste integrado VS1-12 ODM 630A tipo fijo

Datos del producto:
Lugar de origen: China
Nombre de la marca: KNKONG
Certificación: CB,ISO,IEC
Número de modelo: VS1-12
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Empaquetado estándar de la exportación
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: Unidad 1000 por mes
Contacto

Disyuntor de vacío de poste integrado VS1-12 ODM 630A tipo fijo

descripción
Voltaje normal: 12KV-24KV Corriente normal: 630A-2000A
Fractura: 25KA máximo Tipo: retirable/fijo
original: Zhengzhou, CHINA Manufactura: KNKONG
Alta luz:

Disyuntor de vacío de poste integrado

,

Disyuntor de vacío ODM

,

Disyuntor de vacío 630A

Disyuntor de vacío de polo integrado VS1-12 ODM

Voltaje: 12-24KV

Corriente: 630-2000A

Corriente de ruptura: MAX 25KA

Tipo: extraíble/fijo





Descripción del producto

El "disyuntor de vacío de alto voltaje" de la serie VS1-12 recibe su nombre porque el medio de extinción del arco y el medio aislante del espacio de contacto después de la extinción del arco son de alto vacío;el disyuntor de vacío tiene un tamaño pequeño, peso ligero, adecuado para operación frecuente, extinción La ventaja del arco sin mantenimiento es más popular en la red de distribución.



Parámetros técnicos

No. Articulo Unidad Parámetro
1 Tensión nominal KV 12
2 Frecuencia nominal Hz 50/60
3



Nivel de aislamiento nominal

 Tensión soportada de frecuencia industrial de 1 min (rm·s)



KV

42 (fase a fase, fase a tierra)

48 (a través de la distancia de aislamiento)
Tensión soportada de impulso luminoso (pico)

75 (fase a fase, fase a tierra)

85 (a través de la distancia de aislamiento)





4





Corriente nominal





A

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Corriente nominal de ruptura de cortocircuito



ka

 20 25 31.5 40
6 Corriente nominal admisible de corta duración 20 25 31.5 40
7 Corriente nominal de marcado de cortocircuito 50 63 80 100
8 Corriente pico nominal soportada 50 63 80 100
9 Duración nominal de cortocircuito s 4
10 Secuencia operativa nominal   O-0.3sO/C-180s-O/C
11 Tiempos de corte de la corriente nominal de cortocircuito Veces 30/20 veces (40KA)
12 Resistencia mecánica operaciones 20000
13 Corriente nominal de ruptura de un solo banco de capacitores



A

 630
14 Corriente nominal de ruptura del banco de capacitores consecutivos 400
15 Corriente de ruptura de falla a tierra doble 27.4
dieciséis Erosión de contacto máxima permitida



milímetro

 3
17 Juego entre contactos abiertos 10±1
18 sobre accidente cerebrovascular 3,5±0,5
19 No simultaneidad de apertura y cierre trifásico

Sra



 ≤2
20 Duración del rebote del cierre del contacto ≤2
21 Velocidad de rotura media (rotura instantánea 6 mm)

Sra



 1,1±0,2
22 Velocidad media de fabricación 0,8±0,2
23 Haciendo tiempo

Sra



 ≤100
24 tiempo de descanso ≤50





25



Resistencia de cada circuito principal de fase



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Amplitud de rebote de ruptura de contacto milímetro ≤2



27

 Tensión nominal de funcionamiento Tensión nominal de funcionamiento (V) CA/CC



V

 24* 110 220
Alcance de la tensión de funcionamiento normal Apertura: 65%-120% de voltaje nominal, en caso de que el voltaje sea inferior al 30% de voltaje nominal, no se permite la operación de apertura
28 Tensión nominal del motor de almacenamiento de energía V CA110/220, CC110/220
29 Tiempo de almacenamiento de energía S ≤15



Disyuntor de vacío de poste integrado VS1-12 ODM 630A tipo fijo 0
