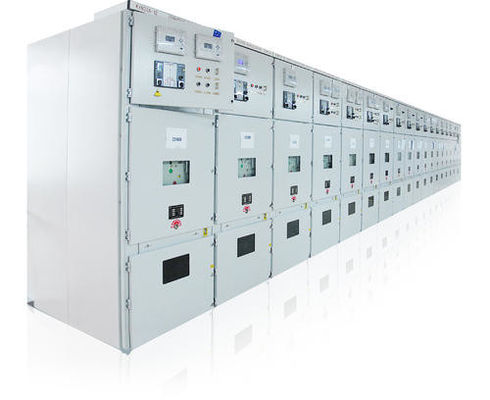

El panel revestido del LV MCC del dispositivo de distribución 6.6KV del metal interior KYN28A-12
General
El dispositivo de distribución metal-revestido interior KYN28 es un dispositivo completo de la distribución de poder para 3.6~24kV, AC50/60Hz trifásico, el solo-autobús, y el sistema sectionalized solo-autobús. Se utiliza principalmente para la transmisión de poder de generadores medios/pequeños en centrales eléctricas; recepción del poder, transmisión para las subestaciones en la distribución de poder y sistema eléctrico de fábricas, minas y empresas, y el comenzar del motor de alto voltaje grande, del etc., para controlar, proteger y supervisar el sistema. El dispositivo de distribución resuelve IEC, GB3906-91. además, para ser utilizado con el disyuntor nacional del vacío VS1, puede también ser utilizado con VD4 de ABB, 3AH5 de Siemens ZN65A nacional, y VB2 de GE, de etc., es verdad un dispositivo de la distribución de poder con buen funcionamiento.
Para cumplir el requisito para el montaje en la pared y el mantenimiento anticipado, el dispositivo de distribución se equipa de un transformador corriente especial, de modo que el operador pueda mantenerlo y examinar delante del cubículo.
Ambiente de trabajo
1. Temperatura: -25℃~+40℃
2. humedad: Publicación mensual el 95%; Diario el 90%.
3. altitud: menos los de 2500m
4. aire ambiente contaminado no al parecer por el gas corrosivo e inflamable, el vapor, el etc.
5. Ninguna sacudida violenta frecuente
Tipo-probado completamente
El dispositivo de distribución ha experimentado todas las pruebas requeridas por los estándares internacionales (IEC). Cada unidad del dispositivo de distribución se sujeta a las pruebas rutinarias en la fábrica antes de la entrega. Estas pruebas se piensan para proporcionar un control funcional del dispositivo de distribución basado en las características específicas de cada instalación.
El corregir del parámetro del gabinete
La estructura del gabinete se hace de las hojas aluminio-cinc-revestidas, que son empernadas y procesadas por las máquinas herramientas CNC usando procesos de doblez múltiples;
Todas las operaciones se realizan con la puerta de gabinete se cerraron;
El nivel de la protección es alto, que puede prevenir la intrusión de los parásitos de la ruina y de insecto;
“Cierre simple y eficaz de la prevención cinco” para prevenir el misoperation;
Puede ser equipado de los disyuntores del vacío VS1 y VD4;
Es fácil substituir el disyuntor, y la capacidad de intercambio de la carretilla de mano es buena;
La instalación confiable de la pared y el mantenimiento delantero del gabinete reducen el espacio;
El cuarto del cable tiene espacio amplio y puede conectar los cables múltiples;
El cuarto del disyuntor y el cuarto del cable se pueden equipar de los calentadores respectivamente para prevenir la condensación y la corrosión.
Datos técnicos
| No. |
Artículo |
Unidad |
Parámetro |
| 1 |
Voltaje clasificado |
kilovoltio |
3.6~24 |
| 2 |
Frecuencia clasificada |
Herzios |
50/60 |
| 3 |
Corriente clasificada |
|
630,1250,1600,2000,2500,3150,4000 |
| 4 |
Corriente clasificada de la barra de distribución de la rama |
630,1250,1600,2000,2500,3150,4000 |
| 5 |
La barra de distribución principal valoró actual |
630,1250,1600,2000,2500,3150,4000 |
| 6 |
frecuencia del poder 1min
soporte el voltaje
|
mojado |
Kilovoltio |
38 |
50/60 |
| seco |
48 |
60/65 |
| 7 |
El impulso de relámpago soporta voltaje |
kilovoltio |
75 |
95/125 |
| 8 |
Fractura clasificada del cortocircuito actual (pico) |
KA |
40/50/63/80/100 |
| 9 |
A corto plazo soporte la corriente (4s) |
20/25/31.5/40 |
| 10 |
Tipo de la protección |
|
IP4X para contener |
