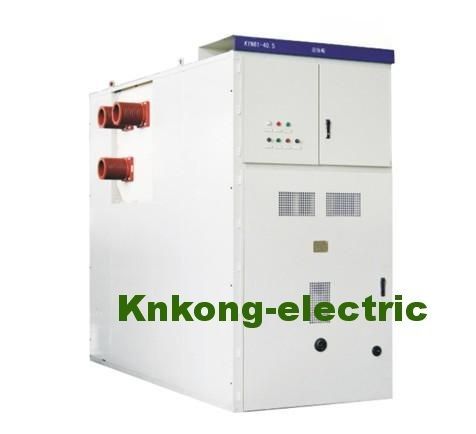

El metal acorazado del dispositivo de distribución trifásico de la CA de 40.5KV 1600A incluyó

El metal acorazado del dispositivo de distribución trifásico de la CA de 40.5KV 1600A incluyó
El metal acorazado del dispositivo de distribución trifásico de la CA de 40.5KV 1600A incluyó

Ampliación de imagen :  El metal acorazado del dispositivo de distribución trifásico de la CA de 40.5KV 1600A incluyó

Datos del producto:
Lugar de origen: China
Nombre de la marca: KNKONG
Certificación: GB,ISO IEC
Número de modelo: KYN61-40.5KV
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Empaquetado estándar de la exportación
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 50 unidades/mes
Contacto

El metal acorazado del dispositivo de distribución trifásico de la CA de 40.5KV 1600A incluyó

descripción
Voltaje del grado: 40.5KV máximo Corriente de clasificación: 1600A (inferior)
Frecuencia: 50/60HZ Fractura de capacidad: 40.5kV
Manufactura: KNKONG OEM/ODM: Investigación por el correo electrónico
Alta luz:

dispositivo de distribución trifásico de la CA 1600A

,

Dispositivo de distribución trifásico 40.5KV

,

Dispositivo de distribución trifásico acorazado

CA del ISO GB 1600A 3 dispositivo de distribución eléctrico de la fase 50/60Hz
Dispositivo de distribución medio del voltaje KYN61,
40.5KV, trifásico, CA 50/60Hz
IEC completo del ISO
El estándar para el servicio de diseño investiga por favor por el correo electrónico.



Introducción de productos





El gabinete del interruptor se diseña según los estándares GB3906-91 e IEC298 para los interruptores metal-incluidos acorazados. El conjunto se compone de dos porciones: el gabinete y la parte retirable (carretilla de mano). La estructura del gabinete es procesada por el CNC y empernada para formar una combinación. El interior del gabinete del interruptor se divide en el cuarto del disyuntor, el cuarto principal de la barra de distribución, el cuarto del cable y el cuarto del instrumento de la retransmisión con una división del metal. El nivel de la protección del recinto alcanza IP3X, el nivel de la protección de cada compartimiento es IP2X, y todas las piezas estructurales del metal se ponen a tierra confiablemente, y cada compartimiento del sistema de circuito principal tiene un canal independiente del lanzamiento de la presión del extractor.

Estándares
GB3906-2006 “dispositivo de distribución Metal-incluido de la CA de 3~35kV”
GB11022-89 “requisitos técnicos generales para el dispositivo de distribución de alto voltaje”
IEC60298 “dispositivo de distribución de la CA y equipo metal-incluidos del control con voltaje clasificado sobre 1kV y debajo de 50kV”
DL404-97 “condiciones técnicas para pedir el dispositivo de distribución de alto voltaje interior de la CA”
.



Datos técnicos

Artículos Unidad Datos
Voltaje Kilovoltio 40,5
Frecuencia Herzios 50
Actual 1250,1600,2000
Cortocircuito que rompe la corriente KA 25,31.5
Fabricación actual (pico) KA 63,80
corriente de la estabilidad termal 4s KA 25,31.5
Actual dinámico (pico) KA 63,80
Nivel del aislamiento la frecuencia de poder 1min soporta el voltaje (r.m.s) Kilovoltio 95
El impulso de relámpago soporta el voltaje (el pico) Kilovoltio 185
voltaje de la frecuencia del poder 1min a través del hueco abierto (r.m.s) Kilovoltio 118
El impulso de relámpago soporta voltaje a través del hueco abierto (el pico) Kilovoltio 215
Clase de la protección del recinto

Recinto IP4X,

Entre los compartimientos IP2X
Dimensión del recinto (Width*Depth*Height) milímetro 1400*2800*2600
1600*2800*2600
Tipo de disyuntor   VCB: ZN85-40.5
Disyuntor SF6

*Note: el dispositivo de distribución de la orden debe proporcionar SLD (diagrama de una línea) por el cliente





Características de los componentes principales:



Disyuntor interior del vacío VS1-40.5

Voltaje de clasificación: 40.5kV

Corriente de clasificación: 630 1250 1600 2000 2500A

Fractura de clasificación del cortocircuito actual: 20 25 31.5KA

Vida mecánica: ningunas menos de 20.000 veces



Datos técnicos VS1-40.5

Artículos Unidad Fecha
voltaje



Kilovoltio

 40,5
la frecuencia de poder a corto plazo soporta el voltaje (1min) 95
impulso de relámpago soportar el voltaje (pico) 185
frecuencia Herzios 50/60
actual 1250 1600 2000 2500 4000
corriente de la salida del cortocircuito KA 25 31,5
a corto plazo soporte la corriente 25 31,5
tiempo continuo a corto plazo s 4
el pico soporta la corriente KA 63 80
corriente de cierre del cortocircuito 63 80
sola corriente continua de la salida del banco del condensador 630/400
Tiempo de apertura (voltio clasificado.) ms 35~60
Hora de límite (voltio clasificado.) 50~100
Vida mecánica épocas 20000
tiempos de la rotura para la corriente corta clasificada de la salida s 20
voltaje de la operación V AC110/220 DC110/220
corriente del poder que almacena el motor W 230
Velocidad de apertura media m/s 1.6~2.0
Velocidad cerrada media 0.5~0.8
procedimiento de la operación

opening-0.3s-closing

abertura de opening-180s-closing


El dispositivo de distribución eléctrico 33KV de Knkong ha servido el mercado internacional para durante los últimos 10 años.
