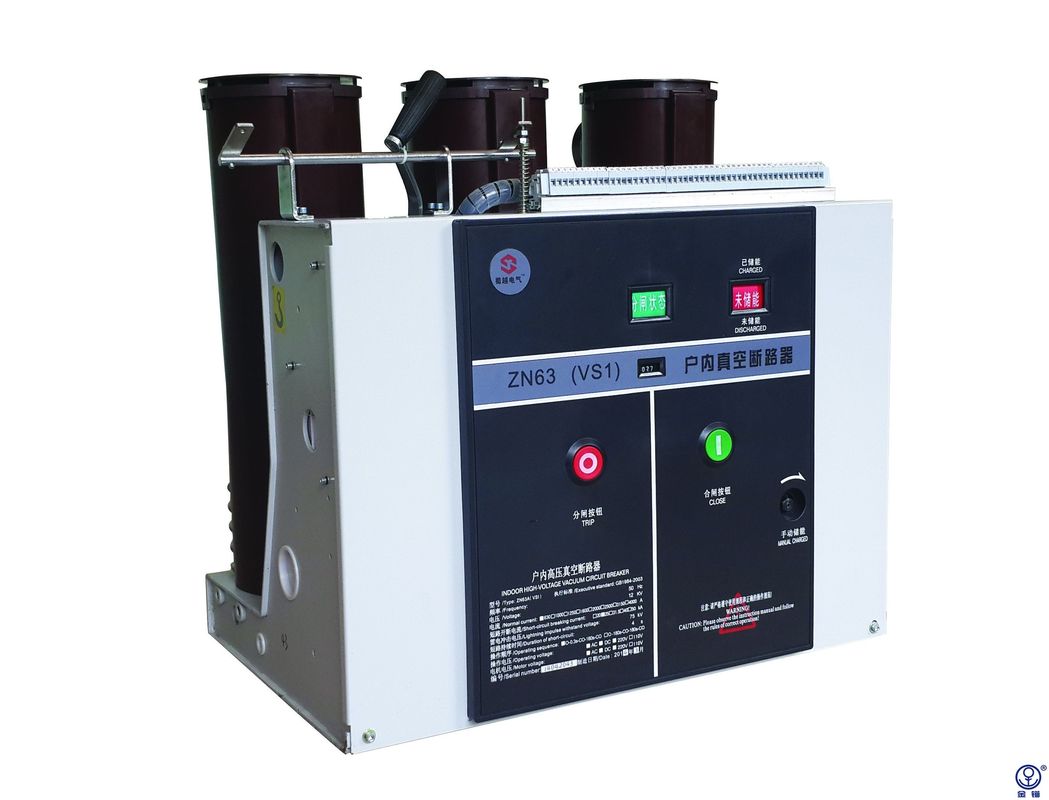

Fase 205 que espacia 25KA que rompe el disyuntor fijo
Voltaje: 12KV
Actual: 630-2000A
Fractura actual: 20KA
Tipo: Fijado
Espaciamiento de la fase: 205-310
Descripción del producto
El disyuntor de VS1-Series es desarrollado independientemente por Knkong basó en el concepto de diseño avanzado; adopta un mecanismo modularizado, que es fácil para la instalación, el mantenimiento, la prueba, y la operación. Con respecto al disyuntor convencional VS1. ofrece una estabilidad más alta de la operación, una seguridad más alta, y vida de servicio extendida. El producto puede satisfacer la demanda de cliente para el uso en la transmisión y sistemas de distribución de poder 12kv y 24kV, que se aplica extensivamente en las industrias tales como poder, energía, la ingeniería petroquímica, la metalurgia, la fabricación, el tráfico, el edificio, y proyectos dominantes del protección del medio ambiente así como en grande del empresa y nacionales.
El disyuntor de VS1-Series ofrece alta estabilidad y alta confiabilidad
En términos de mecanismos, los disyuntores del vacío de VS1-Series se dan la optimización especial a las piezas de la transmisión. Los mecanismos modulares de la primavera tienen ventajas tales como el mantenimiento conveniente, mantenimiento corto del poder-apagado, alta flexibilidad de piezas, y se jactan una mejor compatibilidad con los interruptores del vacío que mejore grandemente los parámetros técnicos y entregue más excelente rendimiento.
Condición normal del servicio
| Altitud |
≤1000m |
| Temperatura ambiente |
Máximo |
+40℃ |
| Minuto |
-15℃ |
|
Humedad ambiente:
Humedad media máxima
|
24 horas el ≤95% |
| 1 mes el ≤90% |
| Presión de vapor máxima de agua |
24 horas de ≤2.2kpa |
| 1 mes ≤1.8kpa |
La radiación solar es insignificante. La vibración desde fuera de los engranajes del dispositivo de distribución y del control es insignificante. El aire ambiente no tiene ninguna contaminación obvia del humo del polvo, los gases corrosivos o combustibles, los vapores o niebla con humo
Condición del servicio especial
Las condiciones de funcionamiento especiales deben estar de acuerdo encendido por el fabricante y el usuario el fabricante debe ser consultado por adelantado sobre cada condición de funcionamiento especial:
Altitud del sitio encima el 1000m
- Tenga en cuenta la reducción en la fuerza dieléctrica del aire
- O el tipo disyuntor de la meseta debe ser pedido, que se encontrará
requisitos correspondientes del aislamiento.
Temperatura ambiente creciente
- Se reduce la capacidad de carga actual
- Proporcione la ventilación adicional para la disipación de calor
Otras consideraciones se deben consultar con el fabricante según la sección 2,2 en IEC 62271-1
El disyuntor de VS1-Series ofrece alta estabilidad y alta confiabilidad
En términos de mecanismos, los disyuntores del vacío de VS1-Series se dan la optimización especial a las piezas de la transmisión. Los mecanismos modulares de la primavera tienen ventajas tales como el mantenimiento conveniente, mantenimiento corto del poder-apagado, alta flexibilidad de piezas, y se jactan una mejor compatibilidad con los interruptores del vacío que mejore grandemente los parámetros técnicos y entregue más excelente rendimiento.
Parámetros técnicos
| No. |
Artículo |
Unidad |
Parámetro |
| 1 |
Voltaje clasificado |
Kilovoltio |
12 |
| 2 |
Frecuencia clasificada |
Herzios |
50/60 |
| 3 |
Nivel clasificado del aislamiento
|
la frecuencia de poder 1min soporta el voltaje (R.M. s) |
Kilovoltio
|
42 (entre fases, fase-a-tierra)
48 (a través de la distancia de aislamiento)
|
| Encendiendo impulso soporte el voltaje (el pico) |
75 (entre fases, fase-a-tierra)
85 (a través de la distancia de aislamiento)
|
|
4
|
Corriente clasificada
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Fractura clasificada del cortocircuito actual |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
A corto plazo clasificados soportan la corriente |
20 |
25 |
31,5 |
40 |
| 7 |
Corriente de marca clasificada del cortocircuito |
50 |
63 |
80 |
100 |
| 8 |
El pico clasificado soporta la corriente |
50 |
63 |
80 |
100 |
| 9 |
Duración clasificada del cortocircuito |
s |
4 |
| 10 |
Secuencia de operación clasificada |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Fractura de épocas de la corriente clasificada del cortocircuito |
Épocas |
30/20 de las épocas (40KA) |
| 12 |
Resistencia mecánica |
Ops |
20000 |
| 13 |
Solo banco clasificado del condensador que rompe la corriente |
|
630 |
| 14 |
Banco continuo clasificado del condensador que rompe la corriente |
400 |
| 15 |
fractura de la falta de la Doble-tierra actual |
27,4 |
| 16 |
Erosión de contacto máxima permisible |
milímetro
|
3 |
| 17 |
Liquidación entre los contactos abiertos |
10±1 |
| 18 |
Sobre movimiento |
3.5±0.5 |
| 19 |
No-simultaneidad de la apertura y del cierre trifásicos |
ms
|
≤2 |
| 20 |
Despida la duración del cierre del contacto |
≤2 |
| 21 |
Velocidad de fractura media (instante que rompe 6m m) |
m/s
|
1.1±0.2 |
| 22 |
Velocidad de fabricación media |
0.8±0.2 |
| 23 |
Fabricación de tiempo |
ms
|
≤100 |
| 24 |
Fractura de tiempo |
≤50 |
|
25
|
Resistencia de cada circuito principal de la fase
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Contacto que rompe amplitud de la despedida |
milímetro |
≤2 |
|
27
|
Voltaje de funcionamiento clasificado |
Voltaje de funcionamiento clasificado (V) AC/DC |
V
|
24* |
110 |
220 |
| Alcance del voltaje de la operación normal |
Abertura: 65%-120% el voltaje clasificado, en caso de que el voltaje sea más bajo del voltaje clasificado del 30%, abriendo la operación no se permite |
| 28 |
Voltaje clasificado del motor del almacenamiento de energía |
V |
AC110/220, DC110/220 |
| 29 |
Tiempo de almacenamiento de energía |
S |
≤15 |
