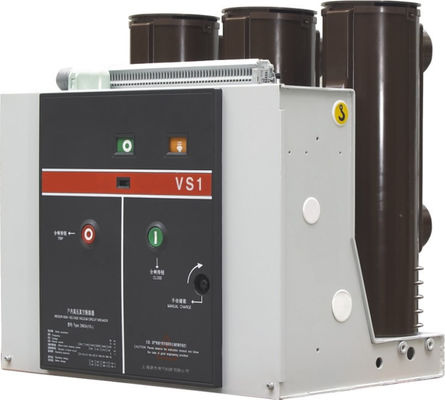

VS1-12 fijó el tipo fase de 205 que espaciaba el disyuntor 12KV 630A del vacío
Voltaje: 12KV
Actual: 630A
Fractura actual: 20KA
Tipo: Fijado
Descripción del producto
Los disyuntores de VS1-Series son completos desarrollados independientemente por Knkong basaron en el concepto de diseño avanzado; adopta un mecanismo modularizado, que es fácil para la instalación, el mantenimiento, la prueba, y la operación. Con respecto al disyuntor convencional VS1. ofrece una estabilidad más alta de la operación, una seguridad más alta, y vida de servicio extendida. El producto puede satisfacer el uso de la demanda de clientes en la transmisión y sistemas de distribución de poder 12kv y 24kV, que se aplica extensivamente en las industrias tales como poder, energía, la ingeniería petroquímica, la metalurgia, la fabricación, el tráfico, el edificio, y proyectos dominantes del protección del medio ambiente así como en grande del empresa y nacionales
Parámetros técnicos
| No. |
Artículo |
Unidad |
Parámetro |
| 1 |
Voltaje clasificado |
Kilovoltio |
12 |
| 2 |
Frecuencia clasificada |
Herzios |
50/60 |
| 3 |
Nivel clasificado del aislamiento
|
la frecuencia de poder 1min soporta el voltaje (R.M. s) |
Kilovoltio
|
42 (entre fases, fase-a-tierra)
48 (a través de la distancia de aislamiento)
|
| Encendiendo impulso soporte el voltaje (el pico) |
75 (entre fases, fase-a-tierra)
85 (a través de la distancia de aislamiento)
|
|
4
|
Corriente clasificada
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Fractura clasificada del cortocircuito actual |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
A corto plazo clasificados soportan la corriente |
20 |
25 |
31,5 |
40 |
| 7 |
Corriente de marca clasificada del cortocircuito |
50 |
63 |
80 |
100 |
| 8 |
El pico clasificado soporta la corriente |
50 |
63 |
80 |
100 |
| 9 |
Duración clasificada del cortocircuito |
s |
4 |
| 10 |
Secuencia de operación clasificada |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Fractura de épocas de la corriente clasificada del cortocircuito |
Épocas |
30/20 de las épocas (40KA) |
| 12 |
Resistencia mecánica |
Ops |
20000 |
| 13 |
Solo banco clasificado del condensador que rompe la corriente |
|
630 |
| 14 |
Banco continuo clasificado del condensador que rompe la corriente |
400 |
| 15 |
fractura de la falta de la Doble-tierra actual |
27,4 |
| 16 |
Erosión de contacto máxima permisible |
milímetro
|
3 |
| 17 |
Liquidación entre los contactos abiertos |
10±1 |
| 18 |
Sobre movimiento |
3.5±0.5 |
| 19 |
No-simultaneidad de la apertura y del cierre trifásicos |
ms
|
≤2 |
| 20 |
Despida la duración del cierre del contacto |
≤2 |
| 21 |
Velocidad de fractura media (instante que rompe 6m m) |
m/s
|
1.1±0.2 |
| 22 |
Velocidad de fabricación media |
0.8±0.2 |
| 23 |
Fabricación de tiempo |
ms
|
≤100 |
| 24 |
Fractura de tiempo |
≤50 |
|
25
|
Resistencia de cada circuito principal de la fase
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Contacto que rompe amplitud de la despedida |
milímetro |
≤2 |
|
27
|
Voltaje de funcionamiento clasificado |
Voltaje de funcionamiento clasificado (V) AC/DC |
V
|
24* |
110 |
220 |
| Alcance del voltaje de la operación normal |
Abertura: 65%-120% el voltaje clasificado, en caso de que el voltaje sea más bajo del voltaje clasificado del 30%, abriendo la operación no se permite |
| 28 |
Voltaje clasificado del motor del almacenamiento de energía |
V |
AC110/220, DC110/220 |
| 29 |
Tiempo de almacenamiento de energía |
S |
≤15 |
Seguridad de la operación
El disyuntor tiene la protección de la anti-mis-cerradura y función que entrelaza de “5 garantías” para evitar el misoperation y para proteger la seguridad personal de operadores en la mayor medida posible.
Solamente cuando el disyuntor y el interruptor que pone a tierra están en la posición de reposo, el carro del disyuntor puede rodar de la posición de la prueba a la posición del servicio
El disyuntor se puede cerrar solamente en la posición del servicio/de la prueba.
Después de que el disyuntor sea cerrado, el camión no se puede rodar adentro o hacia fuera, solamente cuando el disyuntor está en la posición abierta.
El disyuntor no se puede desarrollar de la posición del servicio a la posición de la prueba en la posición cerrada.
El disyuntor no puede ser cerrado cuando está empujado hacia adentro.
Cuando el disyuntor es cerrado, si la señal cerrada no se lanza a tiempo, el circuito de control interno del anti-viaje cortará el circuito cerrado para prevenir reclosing múltiple (opcional).
Si se selecciona cerrado eléctrico y la fijación, cuando el circuito secundario no puede proporcionar poder o el poder proporcionado no puede satisfacer la operación normal del electroimán de fijación (opcional), el disyuntor no será cerrado.
