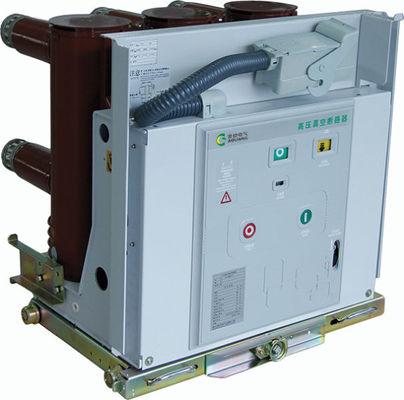

Disyuntor 12KV 630-1250A del vacío de la serie VS1
Voltaje: 12KV
Actual: 630-1250A
Fractura actual: 20KA
Tipo: retirable
Descripción del producto
VS1-Series integró el polo. los disyuntores del vacío son aplicables a 12kV, dispositivo de distribución interior trifásico de la CA 50Hz y pueden servir como unidades de la protección y de control para el equipo industrial y minero de la subestación del transformador del establecimiento. Con el diseño modular y del independiente-marco para sus mecanismos de funcionamiento de la primavera, los disyuntores de VS1-Series pueden actuar con el mediados de-sistema de KYN28- 12(24) y el dispositivo de distribución fijo. Estos disyuntores están conforme a ambos fijaron la instalación y a la asamblea con el camión como unidad de la carretilla de mano
Estándares aplicables
Dispositivo de distribución 1EC62271-100 y control-engranaje-parte de alto voltaje 100: Disyuntores de la corriente alternada
Circuito secundario
Los disyuntores del vacío de VS1-Series adoptan los diseños modulares para sus placas de circuito secundarias del control. La conexión eléctrica de los mecanismos emplea los enchufes de alto grado de la uno mismo-sujeción, que facilita el reemplazo y asegura la conexión eléctrica confiable
Almacenador intermediario de aceite de alto rendimiento
El almacenador intermediario de fractura de alto rendimiento puede reducir marcado llega más allá y las amplitudes que rebotan del contacto móvil de un disyuntor del vacío en la fractura así de evitar la pérdida de resistencia mecánica debido al cansancio excesivo parcial de los bramidos del interruptor del vacío que resultan de contacto móvil llegan más allá. Como rebotando las amplitudes del contacto móvil reducen, ningún reencendido y el restrike se encuentra durante la prueba del banco del condensador que cambia
Parámetros técnicos
| No. |
Artículo |
Unidad |
Parámetro |
| 1 |
Voltaje clasificado |
Kilovoltio |
12 |
| 2 |
Frecuencia clasificada |
Herzios |
50/60 |
| 3 |
Nivel clasificado del aislamiento
|
la frecuencia de poder 1min soporta el voltaje (R.M. s) |
Kilovoltio
|
42 (entre fases, fase-a-tierra)
48 (a través de la distancia de aislamiento)
|
| Encendiendo impulso soporte el voltaje (el pico) |
75 (entre fases, fase-a-tierra)
85 (a través de la distancia de aislamiento)
|
|
4
|
Corriente clasificada
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Fractura clasificada del cortocircuito actual |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
A corto plazo clasificados soportan la corriente |
20 |
25 |
31,5 |
40 |
| 7 |
Corriente de marca clasificada del cortocircuito |
50 |
63 |
80 |
100 |
| 8 |
El pico clasificado soporta la corriente |
50 |
63 |
80 |
100 |
| 9 |
Duración clasificada del cortocircuito |
s |
4 |
| 10 |
Secuencia de operación clasificada |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Fractura de épocas de la corriente clasificada del cortocircuito |
Épocas |
30/20 de las épocas (40KA) |
| 12 |
Resistencia mecánica |
Ops |
20000 |
| 13 |
Solo banco clasificado del condensador que rompe la corriente |
|
630 |
| 14 |
Banco continuo clasificado del condensador que rompe la corriente |
400 |
| 15 |
fractura de la falta de la Doble-tierra actual |
27,4 |
| 16 |
Erosión de contacto máxima permisible |
milímetro
|
3 |
| 17 |
Liquidación entre los contactos abiertos |
10±1 |
| 18 |
Sobre movimiento |
3.5±0.5 |
| 19 |
No-simultaneidad de la apertura y del cierre trifásicos |
ms
|
≤2 |
| 20 |
Despida la duración del cierre del contacto |
≤2 |
| 21 |
Velocidad de fractura media (instante que rompe 6m m) |
m/s
|
1.1±0.2 |
| 22 |
Velocidad de fabricación media |
0.8±0.2 |
| 23 |
Fabricación de tiempo |
ms
|
≤100 |
| 24 |
Fractura de tiempo |
≤50 |
|
25
|
Resistencia de cada circuito principal de la fase
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Contacto que rompe amplitud de la despedida |
milímetro |
≤2 |
|
27
|
Voltaje de funcionamiento clasificado |
Voltaje de funcionamiento clasificado (V) AC/DC |
V
|
24* |
110 |
220 |
| Alcance del voltaje de la operación normal |
Abertura: 65%-120% el voltaje clasificado, en caso de que el voltaje sea más bajo del voltaje clasificado del 30%, abriendo la operación no se permite |
| 28 |
Voltaje clasificado del motor del almacenamiento de energía |
V |
AC110/220, DC110/220 |
| 29 |
Tiempo de almacenamiento de energía |
S |
≤15 |
Seguridad de la operación
Con la protección de fijación anti-maloperation estos disyuntores, trabajando en gabinetes del dispositivo de distribución, pueden realizar funciones que entrelazan, evitar descarado y la maximización de la “cinco-protección” de la protección de la seguridad personal de un operador.
Solamente cuando el disyuntor y el interruptor de la conexión a tierra están en la posición desconectada puede el camión del disyuntor se atormente a la posición del servicio de la posición de la prueba
El disyuntor se puede cerrar solamente cuando en la posición del servicio/de la prueba.
Con el disyuntor cerró su camión no puede ser atormentado adentro o ser atormentado hacia fuera que puede ser observado solamente cuando el disyuntor está en la posición desconectada.
El disyuntor en una posición cerrada no se puede atormentar hacia fuera de la posición del servicio a la posición de la prueba.
El disyuntor no puede ser cerrado mientras que se está atormentando adentro.
Cuando el disyuntor es cerrado, si la señal cerrada no puede ser oportuna quitado, el circuito de control interno del anti-viaje cortará el circuito cerrado para prevenir reclosing múltiple (opcional).
Si se selecciona el cierre cerrado eléctrico, el disyuntor no podrá ser cerrado cuando el circuito secundario no puede proporcionar poder o el poder proporcionado no puede resolver la operación normal del electroimán de fijación (opcional).
