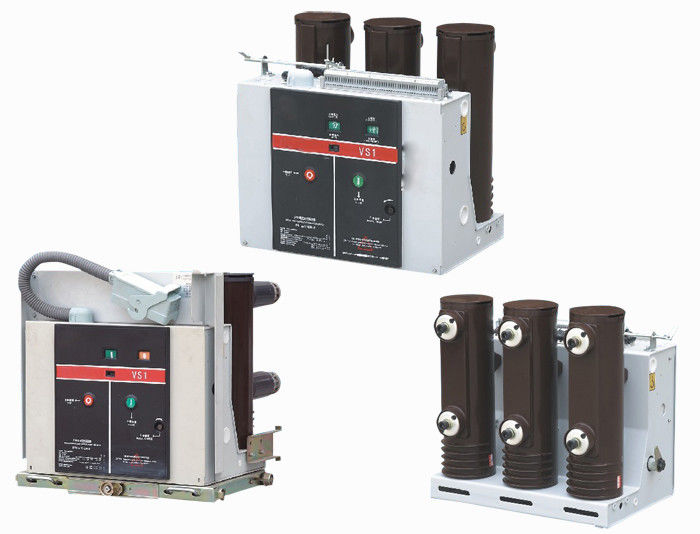

Diseño modular integrado serie del disyuntor del vacío de VS1 poste

Diseño modular integrado serie del disyuntor del vacío de VS1 poste
Diseño modular integrado serie del disyuntor del vacío de VS1 poste

Ampliación de imagen :  Diseño modular integrado serie del disyuntor del vacío de VS1 poste

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: KNKONG
Certificación: CB,ISO,IEC
Número de modelo: VS1-12
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 1000-2000 Each
Detalles de empaquetado: Empaquetado estándar de la exportación
Tiempo de entrega: 15 días laborables
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: Unidad 1000 por mes
Contacto

Diseño modular integrado serie del disyuntor del vacío de VS1 poste

descripción
Voltaje: 12kV Actual: 1250A
Fractura de la corriente: 25kA TIPO: Retirable
Original: CHINA Manufactura: KNKONG
Alta luz:

Las series VS1 limpian el disyuntor con la aspiradora

,

Disyuntor integrado del vacío de poste

,

Disyuntor modular del vacío de VCB

Disyuntor del vacío de la serie de VCB 12KV 1250A VS1

Voltaje: 12KV

Actual: 1250A

Fractura actual: 25KA

Tipo: retirable





Descripción del producto

VS1-Series integró el polo. los disyuntores del vacío son aplicables a 12kV, dispositivo de distribución interior trifásico de la CA 50Hz y pueden servir como unidades de la protección y de control para el equipo industrial y minero de la subestación del transformador del establecimiento. Con el diseño modular y del independiente-marco para sus mecanismos de funcionamiento de la primavera, los disyuntores de VS1-Series pueden actuar con el mediados de-sistema de KYN28- 12(24) y el dispositivo de distribución fijo. Estos disyuntores están conforme a ambos fijaron la instalación y a la asamblea con el camión como unidad de la carretilla de mano



Estándares aplicables

Dispositivo de distribución 1EC62271-100 y control-engranaje-parte de alto voltaje 100: Disyuntores de la corriente alternada



Circuito secundario

Los disyuntores del vacío de VS1-Series adoptan los diseños modulares para sus placas de circuito secundarias del control. La conexión eléctrica de los mecanismos emplea los enchufes de alto grado de la uno mismo-sujeción, que facilita el reemplazo y asegura la conexión eléctrica confiable



Parámetros técnicos

No. Artículo Unidad Parámetro
1 Voltaje clasificado Kilovoltio 12
2 Frecuencia clasificada Herzios 50/60
3



Nivel clasificado del aislamiento

 la frecuencia de poder 1min soporta el voltaje (R.M. s)



Kilovoltio

42 (entre fases, fase-a-tierra)

48 (a través de la distancia de aislamiento)
Encendiendo impulso soporte el voltaje (el pico)

75 (entre fases, fase-a-tierra)

85 (a través de la distancia de aislamiento)





4





Corriente clasificada





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Fractura clasificada del cortocircuito actual



KA

 20 25 31,5 40
6 A corto plazo clasificados soportan la corriente 20 25 31,5 40
7 Corriente de marca clasificada del cortocircuito 50 63 80 100
8 El pico clasificado soporta la corriente 50 63 80 100
9 Duración clasificada del cortocircuito s 4
10 Secuencia de operación clasificada   O-0.3s-O/C-180s-O/C
11 Fractura de épocas de la corriente clasificada del cortocircuito Épocas 30/20 de las épocas (40KA)
12 Resistencia mecánica Ops 20000
13 Solo banco clasificado del condensador que rompe la corriente



 630
14 Banco continuo clasificado del condensador que rompe la corriente 400
15 fractura de la falta de la Doble-tierra actual 27,4
16 Erosión de contacto máxima permisible



milímetro

 3
17 Liquidación entre los contactos abiertos 10±1
18 Sobre movimiento 3.5±0.5
19 No-simultaneidad de la apertura y del cierre trifásicos

ms



 ≤2
20 Despida la duración del cierre del contacto ≤2
21 Velocidad de fractura media (instante que rompe 6m m)

m/s



 1.1±0.2
22 Velocidad de fabricación media 0.8±0.2
23 Fabricación de tiempo

ms



 ≤100
24 Fractura de tiempo ≤50





25



Resistencia de cada circuito principal de la fase



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Contacto que rompe amplitud de la despedida milímetro ≤2



27

 Voltaje de funcionamiento clasificado Voltaje de funcionamiento clasificado (V) AC/DC



V

 24* 110 220
Alcance del voltaje de la operación normal Abertura: 65%-120% el voltaje clasificado, en caso de que el voltaje sea más bajo del voltaje clasificado del 30%, abriendo la operación no se permite
28 Voltaje clasificado del motor del almacenamiento de energía V AC110/220, DC110/220
29 Tiempo de almacenamiento de energía S ≤15



Diseño modular integrado serie del disyuntor del vacío de VS1 poste 0
