380V, 50/60 herzios
Diseño modular, montaje fácil
Recinto: IP40 máximo
CCC, ISO9001, GB7251, IEC439
Envíenos su SLD (solo dibujo lineal) o los requisitos, diseñamos el plan del dispositivo de distribución para usted
General

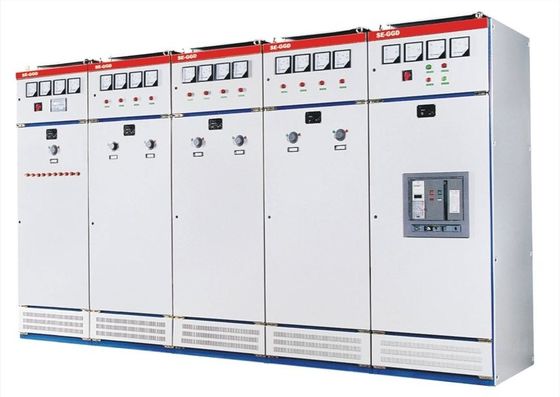

El dispositivo de distribución de baja tensión de GGD es un tipo gabinete de GGD de distribución de baja tensión de poder de la CA, que se utiliza para los gabinetes de distribución de baja tensión de conexión fijos de poder. Se divide en tres tipos: GGD1GGD2GGD3, con capacidades actuales de diverso segmento.
Ambiente de trabajo
1. La temperatura ambiente no es más alta que +40℃ y no más baja que -5℃.
2. Cuando el producto está instalado y utilizado, la altitud del lugar del uso no debe exceder de los 2000M.
3. La humedad relativa del aire circundante no es más el de 90% (+25℃).
4. El equipo se debe instalar en un lugar sin la vibración y el impacto severos, y en un lugar en donde los componentes eléctricos no se corroen.
5. La humedad relativa del aire circundante no excede del 5% cuando la temperatura máxima es 40 grados, y una temperatura relativa más grande se permite en una temperatura más baja, debido a la cual debe ser considerado
Los cambios de temperatura pueden producir de vez en cuando efectos de la condensación
6. El equipo está instalado en un lugar donde no hay vibración e impacto severos, y donde los componentes eléctricos no se corroen
7. Cuando el usuario tiene requisitos especiales, puede ser resuelto con la consulta con el fabricante
Características
1. Según el propósito, se divide en: poder que recibe el gabinete, gabinete de la conexión de la barra de distribución, gabinete del alimentador, gabinete de control de motor, gabinete de la remuneración de poder reactivo, encendiendo el gabinete de distribución de poder.
2. Estructura del gabinete:
(1) el marco de gabinete se suelda con autógena y está montado parcialmente con el acero estampado en frío 8MF. El marco tiene agujeros de montaje dispuestos según los módulos de E=20mm y de E=100mm para mejorar la flexibilidad del montaje del producto.
(2) el tipo abrazadera de ZMJ de la barra de distribución, que es thermoformed con el alto material ignífugo de PPO, tiene una estructura modular con altos fuerza y aislamiento mecánicos.
(3) los gabinetes anchos de 1000m m y de 1200m m adoptan una estructura simétrica de la doble-puerta en el frente, y los gabinetes anchos de 600m m y de 800m m adoptan una estructura de puerta entera. La parte posterior del gabinete adopta una estructura simétrica de la doble-puerta. La estructura del gabinete no está instalada contra la pared.
(4) la puerta de gabinete está conectada con el marco con una bisagra galvanizada del eje, que es conveniente para la instalación y el desmontaje. Hay partes movibles de goma en el borde plegable de la puerta.
(5) la estructura con estrías del tornillo que pone a tierra se utiliza entre las piezas de la instalación en el gabinete y el marco para formar un circuito de protección que pone a tierra completo.
(6) la cubierta superior del cuerpo del gabinete puede ser quitada cuando está necesitada facilitar el montaje y el ajuste del autobús principal.
