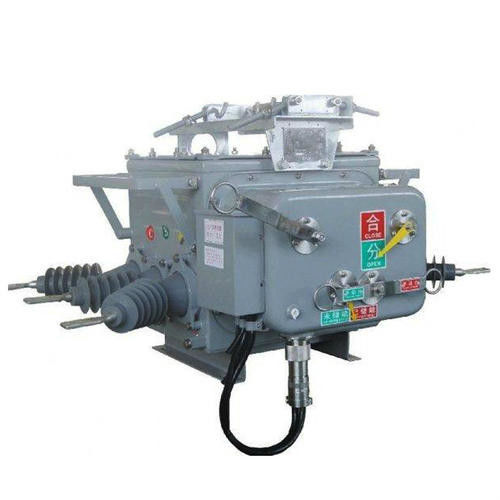

El disyuntor de alto voltaje polo-montado al aire libre del vacío ZW20-12 (ZW20B-12) es un dispositivo de distribución de alto voltaje al aire libre con un voltaje clasificado de 12kV y de una CA trifásica 50Hz. Utilizado principalmente para romper y cerrar la carga actual, sobrecargue actual y cortocircuite la corriente del sistema eléctrico.
Es conveniente para la protección y el control de subestaciones, las empresas industriales y mineras y las redes de distribución urbanas y rurales de poder, y es especialmente conveniente para los lugares con operaciones frecuentes y redes de distribución urbanas de poder de la automatización. Este producto se hace juego con el regulador, que puede cumplir los requisitos del sistema de la automatización de la distribución y puede terminar confiablemente y con eficacia la función tradicional del recloser.
Características técnicas
La conexión eléctrica a través del zócalo de la aviación y del cable de control sellado al aire libre, con la función de detección de falta, el juicio confiable de la función de control de la protección y de la función de la comunicación, la detección de corriente cero de la secuencia y de corriente de falta del cortocircuito de la interfase dentro y fuera del campo, y el retiro automático de la falta de tierra monofásica el interruptor del cuerpo principal de la falta del cortocircuito entre las fases y las fases es extinción del vacío y aislamiento del gas SF6. El cuerpo de la caja refiere al sello de gas de Toshiba, Japón, a prueba de explosiones, y la tecnología de la estructura del aislamiento tiene el funcionamiento de aislamiento total excelente. El interior de gas SF6 no se escapa y no es afectado por el mundo exterior.
Condición normal del servicio:
1. Temperatura del aire ambiente: -40℃~+40℃; diferencia diaria de la temperatura: el cambio de temperatura diario no es más que 25℃; Según las propiedades materiales del gas SF6, cuando la temperatura ambiente es -40℃, si la presión de aire dentro del gabinete es 0.05Mpa, esto cuando el SF6 todavía está en estado gaseoso, para asegurar la operación normal del producto. (Cuando la temperatura ambiente es -40°C y la presión de indicador es 0.05Mpa, el punto de la licuefacción SF6 es -55°C; en la presión de indicador cero, el punto de la licuefacción SF6 no excederá de -60°C).
2. La velocidad del viento no es más que 35m/s;
3. No hay lugar donde hay inflamabilidad, peligro de la explosión, corrosivos químicos fuertes (tales como diversos ácidos, los álcalis o humo denso, etc.) y vibración severa.
4. Altitud: ≤1000m;
5. Recubrimiento de grueso: 10m m;
6. Grado de la contaminación atmosférica: Nivel IV;
7. Intensidad del terremoto: grados ≤7;
8. El punto neutral que pone a tierra el método de la red eléctrica: el punto neutral no se pone a tierra, el punto neutral se pone a tierra a través de la bobina de la supresión del arco, y el punto neutral se pone a tierra con resistencia baja.
Parámetros técnicos
|
No.
|
Artículo
|
Unidad
|
Parámetro
|
|
1
|
Voltaje clasificado
|
Kilovoltio
|
12
|
|
2
|
Frecuencia clasificada
|
Herzios
|
50
|
|
3
|
Corriente clasificada
|
|
630 1250
|
|
4
|
La frecuencia del poder soporta
voltaje (fractura del aislamiento de DryWet)
|
Kilovoltio
|
423448
|
|
5
|
El choque del relámpago soporta voltaje
|
Kilovoltio
|
75
|
|
6
|
Fractura clasificada del cortocircuito actual
|
KA
|
2025
|
|
7
|
Cortocircuito clasificado que rompe épocas de fractura actuales
|
épocas
|
30
|
|
8
|
Secuencia de operación clasificada
|
|
O-0.3s-CO-180s-CO
|
|
9
|
Corriente de cierre del cortocircuito clasificado
|
KA
|
50 63
|
|
10
|
A corto plazo clasificados soportan la corriente
|
20 25
|
|
11
|
Valor máximo clasificado de soportar la corriente
|
50 63
|
|
12
|
Duración clasificada del cortocircuito
|
s
|
4
|
|
13
|
Resistencia mecánica
|
épocas
|
10000
|
|
14
|
Grueso permisible del desgaste del contacto
|
milímetro
|
3
|
