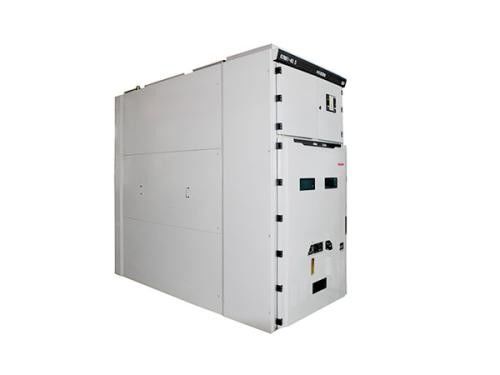

Estándares
GB3906-2006 “dispositivo de distribución Metal-incluido de la CA de 3~35kV”
GB11022-89 “requisitos técnicos generales para el dispositivo de distribución de alto voltaje”
IEC60298 “dispositivo de distribución de la CA y equipo metal-incluidos del control con voltaje clasificado sobre 1kV y debajo de 50kV”
DL404-97 “condiciones técnicas para pedir el dispositivo de distribución de alto voltaje interior de la CA”
Ambiente del uso
Condiciones ambientales normales
1. El límite superior temperatura del aire ambiente: +40℃, el límite más bajo: -10℃, y la temperatura media diaria no excede 35℃;
2. La altitud no excede del 1000m;
3. La humedad relativa media diaria no es más el de 95%, y la media mensual no es más el de 90%;
4. La intensidad del terremoto no excede de 8;
5. El valor medio diario de la presión de vapor de agua no excede 2.2Kpa, y el valor medio mensual no excede 1.8kpa;
6. No hay fuego, peligro de la explosión, contaminación severa, corrosión química y vibración severa.
Condiciones de trabajo especiales
Cuando está utilizado bajo condiciones ambientales normales más allá del haber especificado, el usuario y el fabricante negociarán.
Datos técnicos
| Artículos |
Unidad |
Datos |
| Voltaje |
Kilovoltio |
40,5 |
| Frecuencia |
Herzios |
50 |
| Actual |
|
1250,1600,2000 |
| Cortocircuito que rompe la corriente |
KA |
25,31.5 |
| Fabricación actual (pico) |
KA |
63,80 |
| corriente de la estabilidad termal 4s |
KA |
25,31.5 |
| Actual dinámico (pico) |
KA |
63,80 |
| Nivel del aislamiento |
la frecuencia de poder 1min soporta el voltaje (r.m.s) |
Kilovoltio |
95 |
| El impulso de relámpago soporta el voltaje (el pico) |
Kilovoltio |
185 |
| voltaje de la frecuencia del poder 1min a través del hueco abierto (r.m.s) |
Kilovoltio |
118 |
| El impulso de relámpago soporta voltaje a través del hueco abierto (el pico) |
Kilovoltio |
215 |
| Clase de la protección del recinto |
|
Recinto IP4X,
Entre los compartimientos IP2X
|
| Dimensión del recinto (Width*Depth*Height) |
milímetro |
1400*2800*2600
1600*2800*2600 |
| Tipo de disyuntor |
|
VCB: ZN85-40.5
Disyuntor SF6 |
*Note: el dispositivo de distribución de la orden debe proporcionar SLD (diagrama de una línea) por el cliente
Características de los componentes principales:
Disyuntor interior del vacío VS1-40.5
Voltaje de clasificación: 40.5kV
Corriente de clasificación: 630 1250 1600 2000 2500A
Fractura de clasificación del cortocircuito actual: 20 25 31.5KA
Vida mecánica: ningunas menos de 20.000 veces
Datos técnicos VS1-40.5
| Artículos |
Unidad |
Fecha |
| voltaje |
Kilovoltio
|
40,5 |
| la frecuencia de poder a corto plazo soporta el voltaje (1min) |
95 |
| impulso de relámpago soportar el voltaje (pico) |
185 |
| frecuencia |
Herzios |
50/60 |
| actual |
|
1250 1600 2000 2500 4000 |
| corriente de la salida del cortocircuito |
KA |
25 31,5 |
| a corto plazo soporte la corriente |
25 31,5 |
| tiempo continuo a corto plazo |
s |
4 |
| el pico soporta la corriente |
KA |
63 80 |
| corriente de cierre del cortocircuito |
63 80 |
| sola corriente continua de la salida del banco del condensador |
|
630/400 |
| Tiempo de apertura (voltio clasificado.) |
ms |
35~60 |
| Hora de límite (voltio clasificado.) |
50~100 |
| Vida mecánica |
épocas |
20000 |
| tiempos de la rotura para la corriente corta clasificada de la salida |
s |
20 |
| voltaje de la operación |
V |
AC110/220 DC110/220 |
| corriente del poder que almacena el motor |
W |
230 |
| Velocidad de apertura media |
m/s |
1.6~2.0 |
| Velocidad cerrada media |
0.5~0.8 |
| procedimiento de la operación |
|
opening-0.3s-closing
abertura de opening-180s-closing
|
El dispositivo de distribución eléctrico 33KV de Knkong ha servido el mercado internacional para durante los últimos 10 años.
