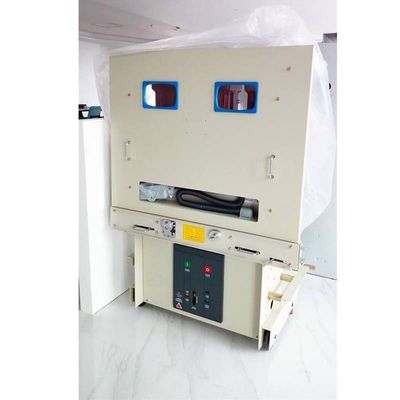

Disyuntor interior de alto voltaje del vacío de VS1-40.5T VCB 40,5 kilovoltios

Tipo fuentes de alto voltaje interiores de VS1-40.5T del equipo eléctrico del disyuntor del vacío

Introducción de productos

(tipo modular) el disyuntor interior del vacío -40,5 es conveniente para el equipo de alto voltaje interior con el voltaje clasificado de 40.5kV y de la CA trifásica 50Hz. Puede ser utilizado como las empresas industriales y mineras, las centrales eléctricas y subestaciones como corriente de la carga, corriente de la sobrecarga y cortocircuito. Para el uso actual, es conveniente para la operación frecuente.

Características de la estructura

1. Mecanismo de funcionamiento modular confiable de la primavera: la disposición del mecanismo de funcionamiento de la primavera es el estilo del up-down, que tiene la función de la energía que almacena manual y de la energía que almacena eléctrica; Tiesura total tamaño pequeño, buena, y funcionamiento

2. Estructura de la manga (VS1-40.5): El vacío que extingue la cámara del circuito principal está dentro del tambor aislador cerrado; El material del tambor aislador es la resina de epoxy que tiene propiedades mecánicas y eléctricas confiables. Usando el moldeado de proceso avanzado de APG, el tambor aislador tiene el papel de la ayuda e interfase y efecto relativo del aislamiento

3. Estructura encapsulada del polo (VS1-40.5E): El circuito conductor adopta el polo sólido de la encapsulación; Usando el moldeado avanzado del proceso de APG, ponga el interruptor del vacío y otros sólidos de las piezas (para el circuito primario) encapsulados con el material de epoxy, hacen el módulo de circuito principal. Con el interior y fuera del diseño doble de la falda, el polo tiene características tales como distancia de contorneamiento grande, alta fuerza mecánica, alta exactitud de la parte, menos piezas, ningunos ajustes secundarios, y una pequeña superficie traslapada

4. Módulo encendido-apagado estándar de la función: Mecanismo de la primavera del diseño modular, que incluye dos módulos funcionales: cierre y apertura; Tiene las características del mantenimiento conveniente, del reemplazo rápido, y del tiempo de mantenimiento corto; Ningún reajuste para el mecanismo del funcionamiento del disyuntor entero después de substituir el módulo cerrado y de fractura, que puede reducir el trabajo de mantenimiento

5. Mejore la capacidad de intercambio y adaptabilidad de la carretilla de mano, tamaño de la instalación y ZN85, VD4, y otros productos; Capacidad de fractura fuerte, vida de servicio larga

Condición normal del servicio

1. Temperatura ambiente: -15℃-+40℃, la temperatura media no es más que 35℃ en 24 horas
2. Altura sobre nivel del mar: ≤1000m;
3. Humedad relativa: la humedad media de un día debe ser no más el que 95%; la humedad media de un mes debe ser no más el que 90%;
4. Presión de vapor saturado: la presión media de un día debe ser no más de 2. 2kPa, la humedad media de un mes deben ser no más que l.8kPa;
5. Condiciones ambientales: Debe ser instalado en lugares sin polvo, humo, la erosión química, el gas combustible y la contaminación salina del humo.

Parámetros técnicos de VS1-40.5/E

Parámetros de las propiedades mecánicas
