Voltaje de clasificación: CA 380V
Voltaje de clasificación del aislamiento: CA 660V
Frecuencia: 50 herzios de /60
Corriente de clasificación: ≤800A
Lew actual de la capacidad de la tolerancia a corto plazo: 10KA
Fuerza dieléctrica: 2500/1min
Material: (SUS 304) /Cold de acero inoxidable rodó la hoja de /Galvanized de la placa (el SOLDADO ENROLLADO EN EL EJÉRCITO)
Grueso: 1.0mm-3.0m m
Uso: Transmisión y distribución de Electric Power.
Grado de la protección: IP30
Abra la dirección: El ángulo de apertura es igual o mayor que a 135°
Estándar y certificado: CE /ISO /CCC /IEC 60439-1 DE GB7251.1-2005 ISO9001
Amperímetro incluido, voltímetro
Parámetro de la tecnología
| Descripción |
Unidad |
parámetro |
| Voltaje de clasificación del circuito principal |
V |
Debajo de 500V sistema de pesos americano |
| Voltaje clasificado del circuito auxiliar |
V |
CA 220V 380V |
| Frecuencia de clasificación |
Herzios |
50 |
| Voltaje de clasificación del aislamiento |
V |
660 |
| Corriente de clasificación |
|
≤800 |
Ambiente de trabajo:
1. Temperatura: ℃ -5~ + 40, y la media dentro de 24h menos que + el ℃ 35.
2. Altitud: no más los que 2000m.
3. Temperatura del aire ambiente, no más que 40℃; en temperaturas más bajas puede tener una humedad relativa más alta en (eg.: + 20at el 90%), teniendo en cuenta el cambio en temperatura permite la generación de una condensación moderada.
4. La instalación de equipo y la pendiente vertical no exceda el ° 5
5. El equipo se debe instalar en ausencia de lugar severo de la vibración, choque-libre, y resistente a la corrosión
6. Nota: Más que sobre condiciones se pueden negociar con la compañía.
Uso:

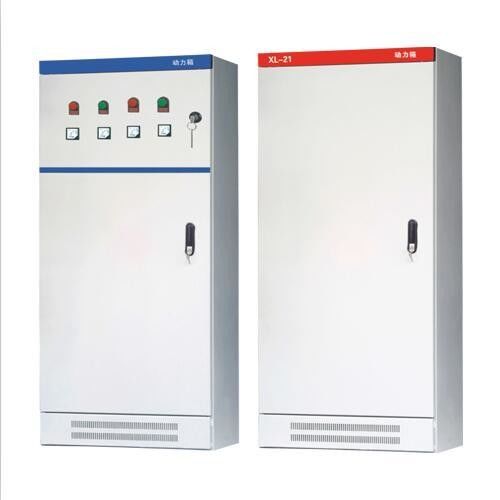

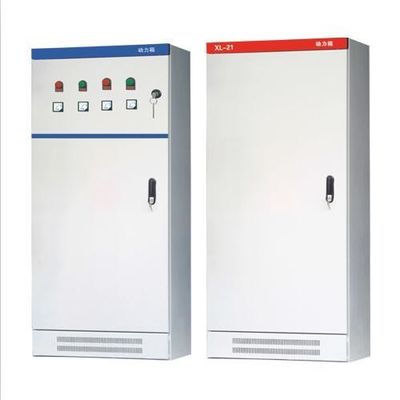

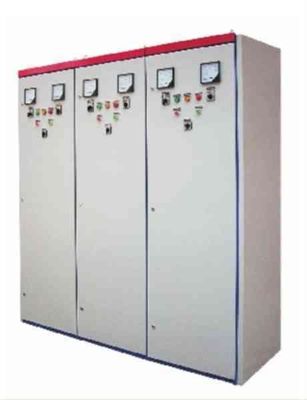

El gabinete eléctrico metal-incluido de baja tensión XL-21 es conveniente para el alambre trifásico 3, el alambre trifásico 4, y los 5 sistemas trifásicos del alambre con un voltaje ca menos que 500V en la producción de energía e industrial y la mina. Para la iluminación y la distribución eléctrica. El gabinete de XL-21 LV tiene las características de un esquema flexible de la distribución de poder, de una combinación conveniente, de una factibilidad fuerte, y de una estructura nueva.
Características:
1. El funcionamiento eléctrico principal cumple completamente con los requisitos de IEC60439-1 y de GB7251.1;
2. El circuito auxiliar tiene las funciones del control local, remoto, automático y de la transferencia local y teledirigida, y el contactor puede calentar la retransmisión para la protección;
3. El interruptor principal de poder-recepción tiene disparar instantáneo opcional y protección que dispara termal-magnética. Para cooperar con el interruptor principal del siguiente-nivel, la protección instantánea está cancelada, evitando el sobre-nivel que dispara, y tiene las funciones del uno mismo-torneado, de la operación manual y de la transferencia automática;
4. El interruptor principal del circuito del alimentador tiene disparar instantáneo y protección que dispara termal-magnética. Cuando el usuario lo requiere, la protección de la salida puede ser instalada;
5. El circuito de control de motor tiene cortocircuito, sobrecarga, el lanzamiento del undervoltage y protección instantáneos del fracaso de la fase.
Dimensión total:
Programa de SLD:
