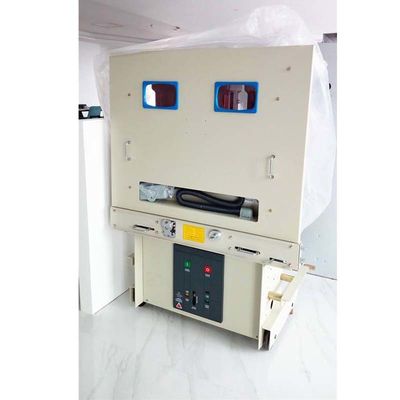

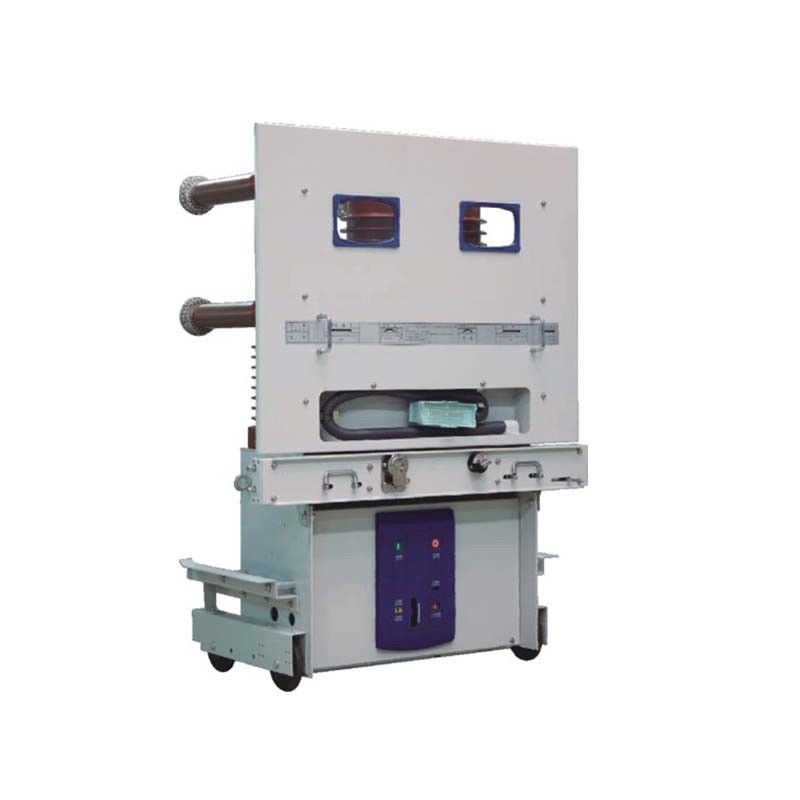

Manga interior o polo integrado 12-40.5KV, 50HZ trifásico 400/630A, AC/DC 110/220V CCC, ISO9001, CE, CB, IEC60898 de VCB
Introducción de productos
Características de la estructura
1. Mecanismo de funcionamiento modular confiable de la primavera: la disposición del mecanismo de funcionamiento de la primavera es el estilo del up-down, que tiene la función de la energía que almacena manual y de la energía que almacena eléctrica; Tiesura total tamaño pequeño, buena, y funcionamiento

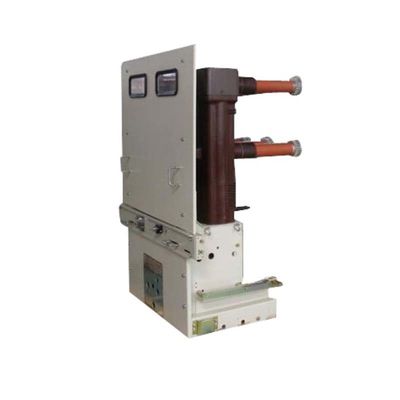

2. Estructura de la manga (VS1-40.5): El vacío que extingue la cámara del circuito principal está dentro del tambor aislador cerrado; El material del tambor aislador es la resina de epoxy que tiene propiedades mecánicas y eléctricas confiables. Usando el moldeado de proceso avanzado de APG, el tambor aislador tiene el papel de la ayuda e interfase y efecto relativo del aislamiento
3. Estructura encapsulada del polo (VS1-40.5E): El circuito conductor adopta el polo sólido de la encapsulación; Usando el moldeado avanzado del proceso de APG, ponga el interruptor del vacío y otros sólidos de las piezas (para el circuito primario) encapsulados con el material de epoxy, hacen el módulo de circuito principal. Con el interior y fuera del diseño doble de la falda, el polo tiene características tales como distancia de contorneamiento grande, alta fuerza mecánica, alta exactitud de la parte, menos piezas, ningunos ajustes secundarios, y una pequeña superficie traslapada
4. Módulo encendido-apagado estándar de la función: Mecanismo de la primavera del diseño modular, que incluye dos módulos funcionales: cierre y apertura; Tiene las características del mantenimiento conveniente, del reemplazo rápido, y del tiempo de mantenimiento corto; Ningún reajuste para el mecanismo del funcionamiento del disyuntor entero después de substituir el módulo cerrado y de fractura, que puede reducir el trabajo de mantenimiento
5. Mejore la capacidad de intercambio y adaptabilidad de la carretilla de mano, tamaño de la instalación y ZN85, VD4, y otros productos; Capacidad de fractura fuerte, vida de servicio larga
Condición normal del servicio
| Altitud |
≤1000m |
| Temperatura ambiente |
Máximo |
+40℃ |
| Minuto |
-15℃ |
|
Humedad ambiente:
Humedad media máxima
|
24 horas el ≤95% |
| 1 mes el ≤90% |
| Presión de vapor máxima de agua |
24 horas de ≤2.2kpa |
| 1 mes ≤1.8kpa |
El aire ambiente no tiene ninguna contaminación obvia del humo del polvo, los gases corrosivos o combustibles, los vapores o niebla con humo
Parámetros técnicos de VS1-40.5/E
| No. |
Artículo |
Unidad |
Parámetro |
| 1 |
Voltaje clasificado |
Kilovoltio |
40,5 |
| 2 |
Frecuencia clasificada |
Herzios |
50 |
| 3 |
La frecuencia del poder clasificado soporta el minuto voltage/1 |
Kilovoltio |
95 |
| 4 |
Impulso clasificado de relámpago soportar voltaje |
Kilovoltio |
185 |
| 5 |
Corriente clasificada |
|
630 1250 1600 2000 2500 |
| 6 |
Fractura clasificada del cortocircuito actual |
KA |
20 25 31,5 |
| 7 |
A corto plazo clasificados soportan la corriente |
KA |
20 25 31,5 |
| 8 |
Corriente de marca clasificada del cortocircuito |
KA |
50 63 80 |
| 9 |
Valor máximo clasificado de soportar la corriente |
KA |
50 63 80 |
| 10 |
Duración clasificada del cortocircuito |
s |
4 |
| 11 |
Secuencia de operación clasificada |
|
O-0.3s-CO-180s-CO |
| 12 |
Fractura de tiempo |
ms |
≤80 |
| 13 |
Resistencia mecánica |
épocas |
10000 |
| 14 |
Solo banco clasificado del condensador que rompe la corriente |
|
400/630 |
| 15 |
Cortocircuito clasificado que rompe épocas de fractura actuales |
épocas |
30 |
| 16 |
Tamaño (length*width*high) |
milímetro |
1246*1700*905 |
| 17 |
Voltaje clasificado del motor del almacenamiento de energía |
V |
AC110/220, DC110/220 |
| 18 |
Peso |
Kilogramo |
466 |
Parámetros de las propiedades mecánicas
| No. |
Artículo |
Unidad |
Parámetro |
| 1 |
Liquidación entre los contactos abiertos |
milímetro |
18±2 |
| 2 |
Sobre movimiento |
3.5~4 |
| 3 |
Poder clasificado del motor del almacenamiento de energía |
W |
230 |
| 4 |
Tiempo de almacenamiento de energía |
s |
≤15 |
| 5 |
Despida la duración del cierre del contacto |
ms
|
≤3 |
| 6 |
No-simultaneidad de la apertura y del cierre trifásicos |
≤2 |
| 7 |
Fractura de tiempo |
≤70 |
| 8 |
Fabricación de tiempo |
≤90 |
| 9 |
despedida del Rotura-freno |
m |
≤3 |
| 10 |
Velocidad de fractura media |
m/s |
1.7±0.3 |
| 11 |
Velocidad de fabricación media |
0.7±0.3 |
