General

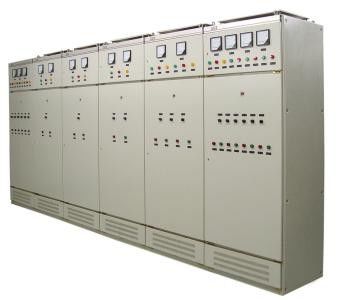

Tipo dispositivo de distribución de GGD se utiliza en sistemas de distribución del poder de las centrales eléctricas, subestaciones, centrales eléctricas, fábricas y minas, etc., como la CA 50-60Hz, y corriente de trabajo extranjera a 3150 usuarios, como la conversión de poder, la distribución y control del equipo de la distribución del poder, de la iluminación y de poder.
Ambiente de trabajo
1. La temperatura ambiente no es más alta que +40℃ y no más baja que -5℃.
2. Cuando el producto está instalado y utilizado, la altitud del lugar del uso no debe exceder de los 2000M.
3. La humedad relativa del aire circundante no es más el de 90% (+25℃).
4. El equipo se debe instalar en un lugar sin la vibración y el impacto severos, y en un lugar en donde los componentes eléctricos no se corroen.
5. La humedad relativa del aire circundante no excede del 5% cuando la temperatura máxima es 40 grados, y una temperatura relativa más grande se permite en una temperatura más baja, debido a la cual debe ser considerado
Los cambios de temperatura pueden producir de vez en cuando efectos de la condensación
6. Cuando el usuario tiene requisitos especiales, puede ser resuelto con la consulta con el fabricante
Características principales
1. Según el propósito, se divide en: poder que recibe el gabinete, gabinete de la conexión de la barra de distribución, gabinete del alimentador, gabinete de control de motor, gabinete de la remuneración de poder reactivo, encendiendo el gabinete de distribución de poder.
2. Estructura del gabinete:
(1) el marco de gabinete se suelda con autógena y está montado parcialmente con el acero estampado en frío 8MF. El marco tiene agujeros de montaje dispuestos según los módulos de E=20mm y de E=100mm para mejorar la flexibilidad del montaje del producto.
(2) el tipo abrazadera de ZMJ de la barra de distribución, que es thermoformed con el alto material ignífugo de PPO, tiene una estructura modular con altos fuerza y aislamiento mecánicos.
(3) los gabinetes anchos de 1000m m y de 1200m m adoptan una estructura simétrica de la doble-puerta en el frente, y los gabinetes anchos de 600m m y de 800m m adoptan una estructura de puerta entera. La parte posterior del gabinete adopta una estructura simétrica de la doble-puerta. La estructura del gabinete no está instalada contra la pared.
(4) la puerta de gabinete está conectada con el marco con una bisagra galvanizada del eje, que es conveniente para la instalación y el desmontaje. Hay partes movibles de goma en el borde plegable de la puerta.
(5) la estructura con estrías del tornillo que pone a tierra se utiliza entre las piezas de la instalación en el gabinete y el marco para formar un circuito de protección que pone a tierra completo.
(6) la cubierta superior del cuerpo del gabinete puede ser quitada cuando está necesitada facilitar el montaje y el ajuste del autobús principal.
Otras características
La adaptabilidad fuerte, la amplia selección de componentes principales, muchos productos nacionales e importados de la marca son convenientes para todas las edades
Como resultado de la buena instalación, cuando algunos productos específicos pueden ser adoptados, debido al GGD-tipo aviso de la instalación, la instalación no será causada por ciertos tipos de cambios o de actualizaciones.
Adopte el diseño estándar universal, con los agujeros de montaje del molde, los coeficientes universales, el etc.
De acuerdo con los requisitos de diseño de productos industriales, el método de ratio de oro se adopta para el cuerpo del gabinete y el tamaño dividido de cada parte para hacer el gabinete entero hermoso y fresco.
El gabinete de GGD se diseña con la consideración completa del problema de la dispersión en el cuerpo del gabinete. Un gran número de ranuras de dispersión en el cuerpo del gabinete son efímeras. Cuando los componentes eléctricos son calientes, el congelador lo eliminará e irse a través del agujero del extremo superior y del viento continuará. La ranura en los complementos más bajos el gabinete, de modo que el cuerpo sellado sea un canal de la ventilación natural de la parte inferior a rematar, formando una distribución dispersada
El panel del gabinete adopta la tecnología de rociadura plástica, que tiene la fuerza de proceso fuerte y buena sensación de la mano. El gabinete tiene un tono mate para evitar el efecto del deslumbramiento. El personal de servicio crea un ambiente visual más cómodo.
Monte la cubierta superior del gabinete cuando es necesario, ajuste el cargamento y la descarga del autobús urbano, y el anillo de la matanza de la cuatro-esquina en el top del gabinete se utiliza para levantar y enviar
El nivel de la protección del gabinete entero es IP30, y los usuarios pueden también elegir entre IP20-IP40 según los requisitos del ambiente in situ
