General

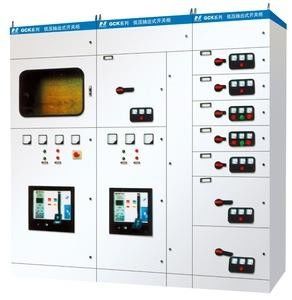

GCK debe ser un tipo económico mejorado de MNS. La fila vertical tiene paneles funcionales no plásticos. La puerta se fija en el marco. Después de que se abra la puerta, el cajón puede ser sacado. G--estructura del gabinete; C--tipo estirable; K--centro de control.
Característica
1. El material principal del tipo marco de GCK de gabinete de baja tensión del dispositivo de distribución del cajón se hace del acero ampliado, que es colocado por las placas de ángulo y conectado por los pernos sin estructura de soldadura. El tamaño de formación de las piezas, el tamaño del agujero y el intervalo del equipo modulized. El gabinete se divide en tres secciones aisladas: sitio de la barra de distribución, sitio de unidad funcional y sitio del cable, que puede prevenir con eficacia la extensión de accidentes y facilitar mantenimiento vivo.
2. La unidad funcional del tipo dispositivo de distribución de baja tensión de GCK del cajón, con el retiro del cajón, los componentes de la unidad se separa totalmente de la barra de distribución vertical conductora, y el equipo eléctrico se puede substituir y reparar con seguridad. El enchufe principal del circuito y el enchufe auxiliar del circuito de la unidad funcional tienen las características de la inserción firme, fuerza uniforme, e inserción y retiro equilibrados, asegurando la conexión confiable. Los compartimientos de la unidad son separados por las placas de metal, y los obturadores en los compartimientos se pueden cerrar automáticamente como se saca el cajón, asegurándose de que el cuerpo humano no puede tocar el autobús vertical vivo y seguridad el asegurar.
3. La barra de distribución horizontal del tipo gabinete de GCK del interruptor del cajón de la baja tensión está instalada en el top del gabinete. Es un sistema de cinco cables trifásico o un sistema de cuatro cables trifásico. Las especificaciones se seleccionan según la carga calculada o son especificadas por el usuario. La barra de distribución vertical es halógeno-libre, no tóxica, y no tóxica. La cáscara plástica que dirige inflamable es cerrada.
Ambiente de trabajo
1. Temperatura del aire ambiente no debe ser más alto que +40℃, no más bajo que -5℃, la temperatura media dentro de 24h no debe ser más alto que +35℃ si se excede, él necesita ser reducido la capacidad normal y ser corrido según la situación real;
2. Uso interior: la altitud del lugar del uso no excederá de los 2000m
3. La temperatura relativa del aire circundante no debe exceder del 50% cuando la temperatura es +40℃. Una temperatura relativa más grande se permite en una temperatura más baja, tal como 90% cuando la temperatura es +20℃. Debe ser considerado que la condensación puede ocurrir accidentalmente debido a los cambios de temperatura. El impacto de la exposición;
4. Cuando el dispositivo está instalado, la inclinación del avión vertical no excede 5°C, y el grupo entero de gabinetes es relativamente plano (de acuerdo con el estándar GBJ232-82);
5. El dispositivo se debe instalar en un lugar donde no hay vibración e impacto severos, y donde los componentes eléctricos no se corroen;
6. Si el usuario tiene requisitos especiales, puede ser resuelto con la consulta con el fabricante.
Parámetros técnicos
Voltaje del aislamiento: CA 660-1000V
Voltaje de funcionamiento: CA 380-660 V
Frecuencia: 50Hz
Corriente máxima para el alimentador-circuito: 3150A
Corriente máxima para el cajón-circuito: 3150A
Capacidad máxima para el motor del control: 320KW
El pico horizontal del autobús soporta la corriente (0.1S): 63/105/176KA
La barra de distribución horizontal a corto plazo soporta la corriente (1S): 30/50/80/100 KA
El pico vertical del autobús soporta la corriente (0.1S): 63/105 KA
La barra de distribución vertical a corto plazo soporta la corriente (1s): 30/50 KA
La frecuencia de poder de clasificación soporta voltaje: 2500V (1min)
La frecuencia de poder secundaria soporta voltaje: 2500V (1min)
Nivel de la protección: IP30/40
