General

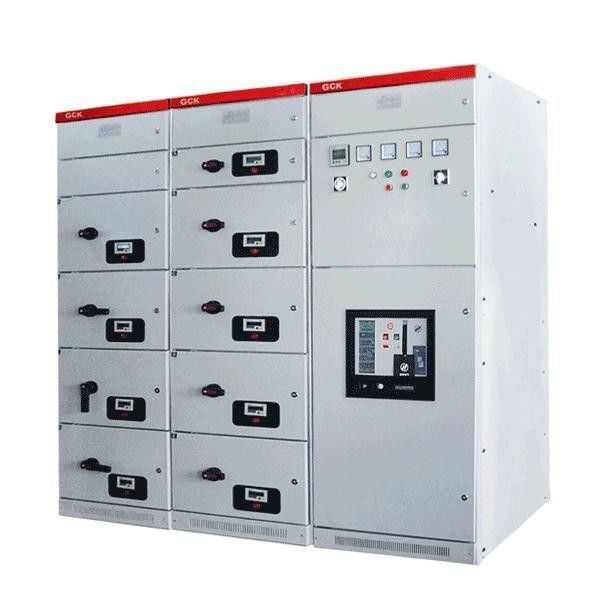

GCK debe ser un tipo económico mejorado de MNS. La fila vertical tiene paneles funcionales no plásticos. La puerta se fija en el marco. Después de que se abra la puerta, el cajón puede ser sacado. G--estructura del gabinete; C--tipo estirable; K--centro de control
Ambiente de trabajo
1. Temperatura del aire ambiente no debe ser más alto que +40℃, no más bajo que -5℃, la temperatura media dentro de 24h no debe ser más alto que +35℃ si se excede, él necesita ser reducido la capacidad normal y ser corrido según la situación real;
2. Uso interior: la altitud del lugar del uso no excederá de los 2000m
3. La temperatura relativa del aire circundante no debe exceder del 50% cuando la temperatura es +40℃. Una temperatura relativa más grande se permite en una temperatura más baja, tal como 90% cuando la temperatura es +20℃. Debe ser considerado que la condensación puede ocurrir accidentalmente debido a los cambios de temperatura. El impacto de la exposición;
4. Cuando el dispositivo está instalado, la inclinación del avión vertical no excede 5°C, y el grupo entero de gabinetes es relativamente plano (de acuerdo con el estándar GBJ232-82);
5. El dispositivo se debe instalar en un lugar donde no hay vibración e impacto severos, y donde los componentes eléctricos no se corroen;
6. Si el usuario tiene requisitos especiales, puede ser resuelto con la consulta con el fabricante.
Parámetros técnicos
Voltaje de aislamiento clasificado: CA 660V, CA 1000V
Voltaje de trabajo clasificado: CA 380 V, CA 660 V
Frecuencia clasificada: 50Hz
Corriente máxima del circuito del alimentador: 3150A
Corriente máxima del circuito del cajón: 3150A
Capacidad máxima del motor del control: 320KW
El pico horizontal del autobús soporta la corriente (0.1S): 63KA, 105KA, 176KA
La barra de distribución horizontal a corto plazo soporta la corriente (1S): 30 KA, 50 KA, 80 KA, KA 100
El pico vertical del autobús soporta la corriente (0.1S): 63 KA, KA 105
La barra de distribución vertical a corto plazo soporta la corriente (1S): 30 KA, KA 50
La frecuencia de poder clasificado soporta el voltaje (1min): 2500V
La frecuencia de poder secundaria soporta el voltaje (1min): 2500V
Nivel de la protección: IP30, IP40
Anchura de las dimensiones * profundidad * altura milímetro: 600 (800, 1000) * 800 (1000) * 2200
