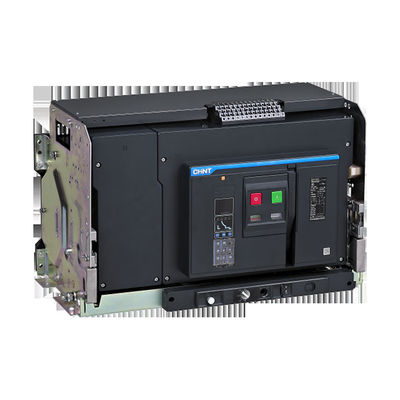

Piezas de la baja tensión del disyuntor de la serie ACB CHINT de NXA
Triturador de AIRCircuit
El tipo universal disyuntor, también conocido como tipo de marco disyuntor, es un interruptor mecánico que puede hacer, llevar y romper actual bajo condiciones de circuito normales, y puede también hacer y llevar un ciertos rato y fractura actuales bajo condiciones de circuito anormales especificadas. Aparatos eléctricos. Los disyuntores universales se utilizan para distribuir energía eléctrica y para proteger los circuitos y el equipo de poder contra sobrecargas, debajo-voltajes, cortocircuitos, el etc.
Este tipo de disyuntor tiene generalmente un marco de acero, y todas las piezas están instaladas en el marco. Tiene una capacidad grande, puede ser instalado con funciones múltiples de dispositivos que disparan y de contactos más auxiliares, tiene una capacidad más alta de la segmentación y una estabilidad termal, así que es de uso frecuente en los lugares que requieren alta capacidad de fractura y la protección selectiva.
Características
Los disyuntores universales inteligentes son convenientes para la CA 50Hz, voltajes clasificados de 380V, 660V, y corrientes clasificadas de 200A-6300A en la red de distribución. Se utilizan principalmente para distribuir energía eléctrica y para proteger líneas y el equipo de poder contra la sobrecarga, undervoltage, cortocircuito, monofásico el disyuntor tiene una variedad de funciones inteligentes de la protección, que pueden alcanzar la protección selectiva, acción exacta, evitar fallos eléctricos innecesarios, y mejoran confiabilidad de la fuente de alimentación. En condiciones normales, puede ser utilizado para la transferencia infrecuente de líneas. El disyuntor debajo de 1250A se puede utilizar para proteger el motor contra sobrecarga y cortocircuito en la red del voltaje 380V de la CA 50Hz. En condiciones normales, puede también ser utilizado para comenzar infrecuente del motor.
Tamaño de capítulo (a): 1600, 2000, 3200, 4000
Fractura de capacidad: N, S, H
Voltaje clasificado Ue (VAC): 380/400/415
Número de polos: 3P, 4P
Método de la instalación: tipo del drenaje-hacia fuera, tipo fijo
Conexión del tipo: conexión posterior horizontal
operativo
Condiciones de la operación y adaptabilidad del ambiente
Temperatura de la operación:
Las características eléctricas y mecánicas son aplicables a la temperatura ambiente
de -5℃-+40℃. NXA puede también actuar en la temperatura ambiente de -45℃-+70℃ (tipo de M,
Un tipo), -20℃-+70℃ (tipo de P, el tipo de H, CD-1), el factor que reduce la capacidad normal se considera en P21-22.
Condiciones de almacenamiento: apliqúese a -45℃-70℃
NXA puede resistir la interferencia electromágnetica siguiente
— Sobretensión generada por interferencia electromágnetica
— Sobretensión causada por interferencia del ambiente o un sistema de distribución del poder
— Descarga electrostática de las ondas de radio (radio, intercomunicador, radar y similares)
El disyuntor de NXA ha pasado con éxito la prueba para la compatibilidad electromágnetica
especificado según los estándares siguientes (EMC) IEC/EN 60947-2
Anexo F
La prueba puede garantizar disparar no falso y ninguna interferencia en tiempo que dispara
Grado de la protección:
IP 20, el otro IP 00 del frente del lado
Regulador inteligente
Tipo de M (tipo básico)
función asic: Medida y exhibición actuales, función protectora L S I&G
Un tipo (objeto type actual)
— Comprender todas las funciones protectoras del tipo de M
— Protección actual desequilibrada
Tipo de P (tipo del poder)
— Función básica, función protectora: L, S, I&G
— Funciones de la medida de poder de actual, del voltaje, del poder etc.
— Exhibición del LCD
Tipo de H (tipo armónico)
— Comprender todas las funciones de la protección y de la medida del tipo de P
— Medida y análisis armónicos
— Función de la comunicación
