General

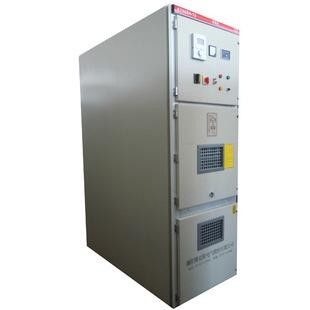

El dispositivo de distribución metal-revestido interior KYN28 es un dispositivo completo de la distribución de poder para 3.6~24kV, AC50/60Hz trifásico, el solo-autobús y el sistema sectionalized solo-autobús. Se utiliza principalmente para la transmisión de poder de generadores medios/pequeños en centrales eléctricas; recepción del poder, transmisión para las subestaciones en la distribución de poder y sistema eléctrico de fábricas, minas y empresas, y el comenzar del motor de alto voltaje grande, del etc., para controlar, proteger y supervisar el sistema. El dispositivo de distribución resuelve IEC, GB3906-91. además de para ser utilizado con el disyuntor nacional del vacío VS1, puede también ser utilizado con VD4 de ABB, 3AH5 de Siemens ZN65A nacional, y VB2 de GE, de etc., es verdad un dispositivo de la distribución de poder con buen funcionamiento.
Para cumplir el requisito para el montaje en la pared y el mantenimiento anticipado, el dispositivo de distribución se equipa de un transformador corriente especial, de modo que el operador pueda mantenerlo y examinar delante del cubículo.
Ambiente del servicio
1. temperatura del aire: -25℃~+40℃
2. humedad: Media mensual el 95%; Media diaria el 90%.
3. Altitude2500m
4. aire ambiente contaminado no al parecer por el gas corrosivo e inflamable, el vapor etc.
5. Ninguna sacudida violenta frecuente
Parámetros del gabinete
La estructura del gabinete se hace de las hojas aluminio-cinc-revestidas, que son empernadas y procesadas por las máquinas herramientas CNC usando procesos de doblez múltiples;
Todas las operaciones se realizan con la puerta de gabinete se cerraron;
El nivel de la protección es alto, que puede prevenir la intrusión de los parásitos de la ruina y de insecto;
“Cierre simple y eficaz de la prevención cinco” para prevenir el misoperation;
Puede ser equipado de los disyuntores del vacío VS1 y VD4;
Es fácil substituir el disyuntor, y la capacidad de intercambio de la carretilla de mano es buena;
La instalación confiable de la pared y el mantenimiento delantero del gabinete reducen el espacio;
El cuarto del cable tiene espacio amplio y puede conectar los cables múltiples;
El cuarto del disyuntor y el cuarto del cable se pueden equipar de los calentadores respectivamente para prevenir la condensación y la corrosión.
Datos técnicos
| No. |
Artículo |
Unidad |
Parámetro |
| 1 |
Voltaje clasificado |
kilovoltio |
3.6~24 |
| 2 |
Frecuencia clasificada |
Herzios |
50/60 |
| 3 |
Corriente clasificada |
|
630,1250,1600,2000,2500,3150,4000 |
|
4
|
Corriente clasificada de la barra de distribución de la rama |
|
630,1250,1600,2000,2500,3150,4000
|
|
5
|
Corriente clasificada de la barra de distribución principal |
|
630,1250,1600,2000,2500,3150,4000
|
|
6
|
la frecuencia de poder 1min soporta voltaje |
mojado |
Kilovoltio
|
38 |
50/60 |
| |
|
seco
|
|
48
|
60/65
|
|
7
|
El impulso de relámpago soporta voltaje |
kilovoltio
|
75
|
95/125
|
|
8
|
Fractura clasificada del cortocircuito actual (pico) |
KA
|
40/50/63/80/100
|
|
9
|
El breve periodo de tiempo soporta la corriente (4s) |
|
20/25/31.5/40
|
| 10 |
Tipo de la protección |
|
IP4X para contener |
