Datos del producto:
|
Estándares: | IEC 62271-1, IEC 62271-200, IEC 62271 - 100, IEC 62271-102. IEC 60282-1, IEC 61243-5, IEC 60529, IE | voltaje: | 24KV |
---|---|---|---|
nombre: | Los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado | tipo: | El panel eléctrico de SF6 RMU |
actual: | 630,1250A | característica: | Metal-revestido incluido |
Alta luz: | los soldados enrollados en el ejército proveen de gas el dispositivo de distribución aislado,El panel eléctrico de SF6 RMU,Los soldados enrollados en el ejército 24KV proveen de gas el dispositivo de distribución aislado |
Introducción de productos
General

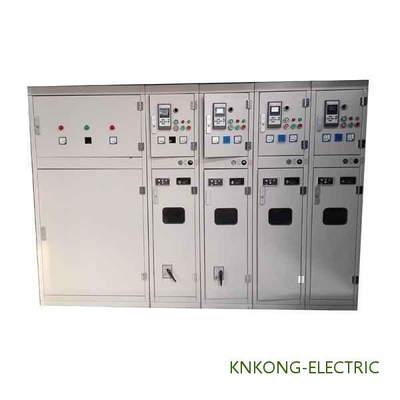

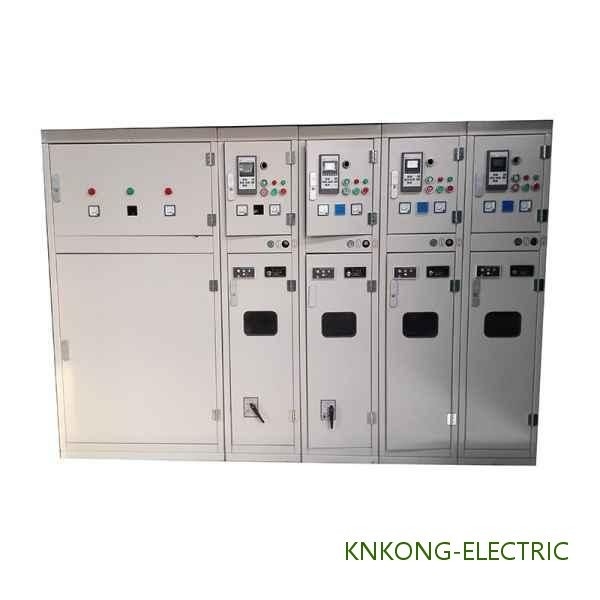

El tipo gabinete de la unidad de la serie HXGN15 de la red de anillo de SF6 con el interruptor de la carga SF6 como interruptor principal, para el gabinete entero es conveniente para la automatización eléctrica de la distribución y condensa también el dispositivo de distribución extensible del cierre del metal. Él caracteres en su estructura simple, operación flexible, entrelazar confiable e instalación conveniente etc., que puede proporcionar los proyectos técnicos satisfactorios para diversas ocasiones y los usuarios del uso. Con la adopción de la tecnología de los sensores y la retransmisión de protección actualizada, más la tecnología avanzada y el proyecto flexible de la asamblea, el tipo gabinete de la unidad HXGN15 de la red de anillo de SF6 puede cumplir totalmente el requisito del mercado continuamente variable. Puede tomar el interruptor de rotura de carga de producción propia de FLBS36 SF6; también según el usuario la demanda se puede montar con el disyuntor internacionalmente de alto rango del vacío de la serie VB4 con el mecanismo magnético permanente hecho por AREVA o HD4 el tipo disyuntor de SF6 hecho por AREVA o HD4 el tipo disyuntor de SF6 hecho por ABB o con nuestro VS1-12 tipo disyuntor del vacío con el mecanismo magnético permanente. Los métodos operativos para el interruptor principal dentro de la unidad principal del anillo pueden ser accionados por motor manual o eléctrico. Y puede cumplir el requisito de cuatro controles” cuando está hecha juego con FTU y RTU.
Característica
1. la estructura Metal-revestida y completamente incluida, puede prevenir la suciedad y pequeños animales de la entrada.
2. A través de las ventanas panorámicas en el panel de la puerta, la posición de interruptor y la condición general pueden ser vistas claramente.
3. La manija de funcionamiento de la puerta y del interruptor se entrelaza mecánicamente para asegurarse que la puerta no se puede abrir con el interruptor se cerró y el interruptor no se puede cerrar con la puerta abierta.
4. Los interruptores de vacío del uso del dispositivo de distribución combinados con el material de aislamiento sólido. Esta tecnología respetuosa del medio ambiente evita las aplicaciones de SF6 como gas del aislamiento.
5. el dispositivo de seguridad confiable de FIVE-PREVENTION puede prevenir con eficacia de la mal-operación.
Ambiente del servicio
1. temperatura del aire: -35℃~+40℃
2. humedad: Humedad media mensual el 95%; Humedad media diaria el 90%.
3. Altitude2500m
4. aire ambiente contaminado no al parecer por el gas corrosivo e inflamable, el vapor etc.
5. Ninguna sacudida violenta frecuente
Fecha técnica
No. | Artículo | Unidad | Parámetro | |||
1 | Voltaje clasificado | kilovoltio | 12 | 24 | 36 | |
2 | Frecuencia clasificada | Herzios | 50/60 | |||
3 | Corriente clasificada | 630 (1250*) | ||||
4 |
frecuencia del poder 1min soporte el voltaje |
mojado | kilovoltio | 38 | 50 | 70 |
seco | kilovoltio | 48 | 60 | 85 | ||
5 | El impulso de relámpago soporta voltaje | kilovoltio | 75 | 125/150 | 170 | |
6 | Fractura clasificada del cortocircuito actual (pico) | ka | 80 | 63 | 63 | |
7 | Carga activa clasificada y corriente de fractura a circuito cerrado | 63 | 50 | 50 | ||
8 | Corriente de transferencia clasificada | 1700 | 1200 | 1200 | ||
9 | Cortocircuito clasificado que hace actual (pico) | ka | 80 | 63 | 63 | |
10 | Cable clasificado (línea) que carga rompiendo la corriente |
50 y 10 50/10 |
||||
11 | Fractura de la carga de cable actual en falta de conexión a tierra | 20 | 20 | 20 | ||
12 | Clasificado soporte la corriente (el pico) | ka | 80 | 63 | 63 | |
13 | El breve periodo de tiempo soporta la corriente (2s) | ka | 25 | 20 | 20 | |
14 | Vida del mecanismo | épocas | 5000 | 2000 | 2000 |
Nota: Para la fractura del cortocircuito y la corriente máxima se basa en el fusible más la combinación
