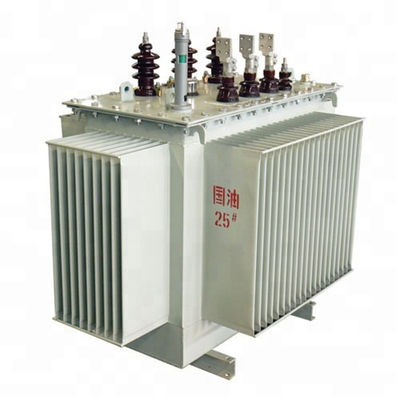

Poder inmerso en aceite sellado completo de alto voltaje Transformer10KV/0.4KV 30-1600KVA 50/60Hz del transformador S13
Introducción de productos
El S13 selló completamente el transformador de poder inmerso en aceite se convirtió y produjo por la compañía tiene las ventajas de la eficacia de pequeñas pérdidas, de poco ruido, y alta, que pueden alcanzar buenos efectos ahorros de energía y reducir la contaminación. Comparado con los transformadores inmersos en aceite ordinarios, el transformador completamente incluido elimina el conservador del aceite. El cambio del volumen del aceite es ajustado y compensado automáticamente por la elasticidad de la hoja acanalada del tanque de aceite acanalado. El transformador se aísla del aire para prevenir y para retrasar el deterioro del aceite y del envejecimiento del aislamiento. , Aumente la confiabilidad de la operación, y la operación normal es sin necesidad de mantenimiento.
Características
1. La base de hierro del transformador reduce grandemente la pérdida sin carga y la corriente sin carga, y la base de hierro está limitada para asegurar la tirantez de la base de hierro y para reducir ruido.
2. Las bobinas del voltaje del cielo y tierra se hacen del cobre sin oxígeno, y de las bobinas de la baja tensión de 500kVA y abajo adoptan una estructura cilíndrica de la doble-capa. 630kVA y arriba adoptan doble-espiral o la estructura del patio-espiral, y la bobina de alto voltaje adopta la estructura cilíndrica de múltiples capas.
3. El grupo de la conexión del transformador utiliza Dyn11 para reducir el impacto de armónicos en la red eléctrica y para mejorar la calidad de la fuente de alimentación.
4. El transformador es una estructura completamente sellada, que prolonga la vida de servicio, no necesita colgar la base y está libre de mantenimiento.
5. El valor medido del ruido es más bajo que el estándar.
Después de esta serie de transformadores se transportan normalmente, las partes pertinentes pueden ser instaladas sin base que comprueban, y la prueba de aceptación puede ser realizada, y pueden ser puestas en la operación después de ser calificada.
Estándares del producto
Reglas generales GB1094.1-2013 para los transformadores de poder
Subida de la temperatura del transformador de poder GB1094.2-2013
Nivel del aislamiento GB1094.3-2003 y prueba de aislamiento de los transformadores de poder
El transformador de poder GB1094.5-2008 soporta capacidad del cortocircuito
Transformadores de poder GB/T1094.10-2003 - parte 10: Determinación de niveles de sonido
Parámetros técnicos y requisitos de la aleación GB/T25446-2010 de la base del transformador amorfo inmerso en aceite de la distribución
Características estructurales
Base de hierro: El material magnético de la base de hierro utiliza la aleación amorfa. Puesto que la aleación amorfa no tiene una estructura cristalina y tiene una característica magnética suave, el área del lazo de histéresis es muy estrecha, la magnetización
el poder es pequeño, la resistencia eléctrica es alta, y la pérdida de la corriente de Foucault es pequeña, así que la pérdida sin carga y la corriente sin carga del transformador hecho de este material se utilizan. muy bajo. La base se compone de cuatro bastidores separados de base en el mismo avión
para formar un tipo trifásico de la cinco-columna. Debe ser recocido, y debe tener una junta de la cruz-barrera con una forma seccionada transversalmente rectangular.
Bobina: Además de usar las bobinas de baja tensión (160kVA o menos) con los conductores de cobre, una estructura cilíndrica hecha de la hoja de cobre se utiliza generalmente; las bobinas de alto voltaje utilizan una estructura cilíndrica de varias capas para equilibrar la distribución de enrrollamiento del amperio y la salida del flujo magnético. Las bobinas de alto voltaje y de baja tensión se hieren así como los dispositivos de la tensión del alambre para formar bobinas rectangulares, y las bobinas son solidificadas caliente-presionando y formando para aumentar la fuerza mecánica de las bobinas y de la capacidad de soportar cortocircuito.
El tanque de aceite: Adopta un lleno-lacre hermoso y una estructura acanalada sin necesidad de mantenimiento. Con tecnología de producción avanzada del tanque de aceite, experimenta la presión estricta…
Compañía
Responsabilidad: Interruptor de la investigación y desarrollo MV& LV de la producción, outdoor&indoor VCB, terminales de la distribución de poder (DTU, FTU).
Año de establecer: 10th-June-2009
Capital registrado: RMB102,000,000 (USD 15.000.000)
Licencia de la compañía: 91410104689749184A
Área de fabricación del taller: 20.000 metros cuadrados
Naturaleza de la compañía: empresa privada
Número de empleados: 180
Ingeniero jefe: 20-30
Volumen de ventas anuales 2019: RMB200,000,000 (USD 26.000.000)
Datos técnicos principales del transformador de aceite 10KV-S11
Capacidad clasificada
(KVA) |
Alto
voltaje
(Kilovoltio) |
El golpear ligeramente
Gama |
Punto bajo
voltaje
(Kilovoltio) |
Frecuencia
(Herzios) |
Conexión
Símbolo |
Pérdida sin carga
(w) |
pérdida de carga
(w) |
Corriente sin carga
(%) |
Nivel de ruidos
(DB) |
Cortocircuito
impedancia (%) |
Indicador
Un x B
(milímetro x milímetro) |
Dimensiones
L*W*H (milímetro) |
Peso (kilogramos) |
| 30 |
6
6,3
6,6
10
10,5
11 |
el ±5%
±2X 2. el 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2,3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2,0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1,9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1,8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1,6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1,5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1,4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1,4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1,3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1,2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1,1 |
54 |
4,5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1,0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1,0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430 |
Datos técnicos principales del transformador de aceite 10KV-S13/14
Capacidad clasificada
(KVA) |
Alto
voltaje
(Kilovoltio) |
El golpear ligeramente
Gama |
Punto bajo
voltaje
(Kilovoltio) |
Frecuencia
(Herzios) |
Conexión
Símbolo |
Pérdida sin carga
(w) |
pérdida de carga
(w) |
Corriente sin carga
(%) |
Nivel de ruidos
(DB) |
Cortocircuito
impedancia (%) |
Indicador
Un x B
(milímetro x milímetro) |
Dimensiones
L*W*H (milímetro)
|
Peso (kilogramos) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6,3
6,6
10
10,5
11
|
el ±5%
±2X 2,5%
|
0,4 |
50 |
D, ynO de yn11 Y. |
80 |
80 |
630/600 |
505/480 |
1,4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1,2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0,97 |
52 |
400X40C |
X 1060 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0,97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0,84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0,84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0,74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0,64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0,64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
X 1465 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4,5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0,48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0,42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0,36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0,36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
